Что такое разбалансировка ячеек и почему BMS реагирует раньше, чем ожидаешь
Как разбалансировка маскируется под «нормальный SoC»
Внутри батареи BYD Blade — сотни ячеек, объединённых в группы. BMS отслеживает напряжение каждой группы. Если одна группа «отстаёт» по напряжению — электрохимически она менее заряжена, чем остальные. BMS ориентируется на слабейшую группу: при разгоне она ограничивает ток, при разряде — обрывает питание раньше, чем показывает усреднённый SoC. Визуально — по приборной панели — батарея в порядке. Фактически — доступная ёмкость уже меньше паспортной.
Почему штатная балансировка не всегда достаточна
Пассивная и активная балансировка: два механизма, разные задачи
Батарея BYD Blade оснащена встроенной пассивной балансировкой — это штатный механизм, который работает в фоновом режиме при каждой зарядке. Однако его возможности ограничены, и на определённом этапе разбалансировки он перестаёт справляться.
- Пассивная балансировка — штатный механизм BMS BYD Blade. Ток слива через резистор постепенно выравнивает напряжения, но только когда группы находятся вблизи полного заряда. Скорость — единицы миллиампер, процесс занимает часы.
- Активная балансировка — перераспределение энергии непосредственно между группами. Это быстрее, точнее и прицельнее, но требует внешнего оборудования и диагностического подтверждения, что проблема именно в дисбалансе, а не в деградации.
Активная балансировка не включена в штатную прошивку BYD. Она выполняется диагностическим оборудованием — и только после подтверждённой необходимости. Это не «апгрейд» BMS и не замена прошивки, а целевая процедура коррекции состояния ячеек.
Смежный сценарий разобран отдельно: Оценка здоровья HV-батареи BYD: чек-лист для владельца.

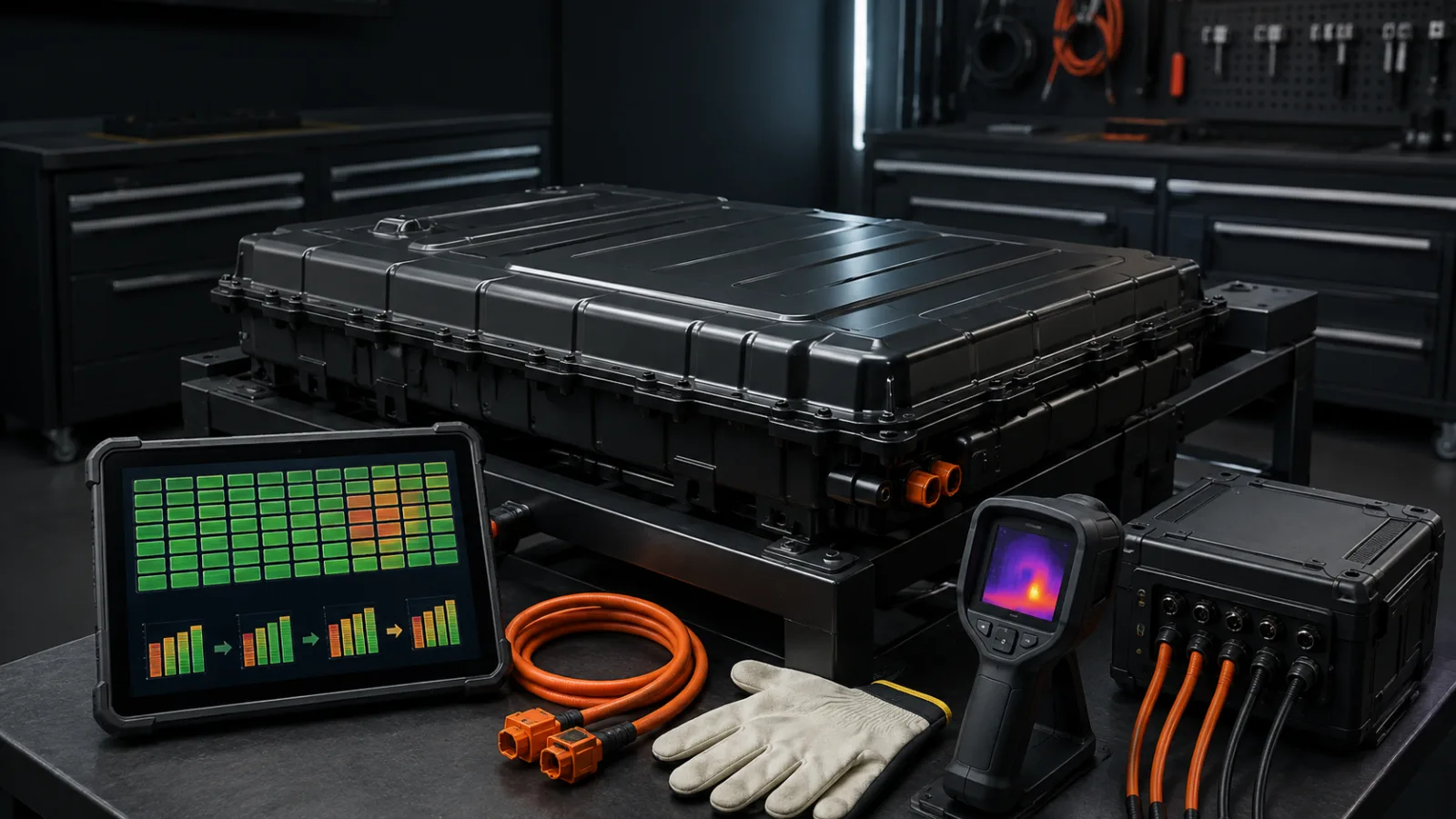

Диагностический подход: от симптомов к пониманию причины
Почему недостаточно одного замера вольтметром
Первое и главное правило диагностики разбалансировки: одного измерения недостаточно. Напряжение каждой группы нужно фиксировать при нескольких уровнях SoC — условно: 20–30%, 50–60% и 80–90%. Разброс, который заметен на одном уровне, может быть нормой для другого. Динамика разброса от цикла к циклу важнее, чем разовое значение.
Если проверка подтверждает неисправность, практический следующий этап — Активная балансировка ячеек тяговой батареи.
Температурная асимметрия как скрытый фактор
Ключевое разделение: дисбаланс vs. деградация группы
Критически важная развилка в диагностике — понять природу проблемы.
- «Истинный дисбаланс» — все группы целы, ёмкость в норме, но заряд распределён неравномерно. Коррекция: балансировка, контрольный цикл, возврат к паспортным характеристикам.
- «Локальная деградация» — группа ячеек потеряла часть ёмкости из-за износа или дефекта. Балансировка выровняет напряжения, но ёмкость не восстановит. Стратегия коррекции принципиально иная.
Оценка динамики: разница между временным и устойчивым отклонением
Наблюдение за поведением групп под нагрузкой и в процессе зарядки помогает отличить временное отклонение — например, после длительного хранения при экстремальном SoC — от устойчивой неисправности. Если разброс растёт от цикла к циклу, это указывает на прогрессирующую проблему.
Когда балансировку нужно отложить
Активная балансировка: что включает процедура
Процедура активной балансировки: этапы и контрольные точки
Процесс активной балансировки включает несколько обязательных этапов — от первичной диагностики до контрольного подтверждения результата.
- Этап 1
- Подключение диагностического комплекса и считывание напряжений всех групп при нескольких уровнях SoC.
- Анализ динамики
- отслеживание разброса в нескольких последовательных циклах зарядки.
- Оценка температурного поля
- выявление асимметрии между группами.
- Определение характера проблемы
- истинный дисбаланс или локальная деградация.
- При подтверждённом дисбалансе
- целевая процедура активной балансировки.
- Контрольный цикл измерений
- повторный замер напряжений после коррекции для подтверждения результата.
Контрольный цикл: почему важна повторная проверка
Однократное снижение разброса после процедуры не является достаточным доказательством устранения проблемы. Обязателен контрольный цикл измерений — повторная фиксация напряжений через несколько полных циклов зарядки.
Почему экстремальные значения SoC ускоряют дисбаланс
Хранение батареи при экстремальных значениях SoC — ниже 10% или выше 90% — ускоряет развитие дисбаланса. Это связано с нелинейностью характеристик литий-ионных ячеек на границах диапазона. Если автомобиль стоит без движения неделями — желательно оставлять SoC в диапазоне 40–60%.
Для проверки этого сценария EVRULI использует отдельную услугу — Диагностика высоковольтной батареи (BMS/ячейки). Она помогает подтвердить причину и исключить смежные неисправности.
Когда стоит обратиться в сервис профилактически
Раннее выявление — меньше рисков и затрат
Профилактический мониторинг разброса напряжений позволяет обнаружить развивающийся дисбаланс до того, как водитель заметит снижение запаса хода или преждевременные ограничения мощности. Для владельцев электромобилей BYD, которые эксплуатируют автомобиль более двух лет или регулярно заряжают до 100%, это особенно актуально.
Когда промедление повышает риск необратимых последствий
Если разброс напряжений между группами стабильно растёт от зарядки к зарядке — откладывание визита в сервис увеличивает риск необратимой деградации отдельных групп. Особенно если параллельно наблюдается температурная асимметрия или нехарактерное поведение BMS.
Когда пора действовать: практические ориентиры для владельца
Когда разбалансировка наиболее вероятна
Несколько практических ориентиров, которые помогают понять, когда разбалансировка уже вероятна.
- Заметили, что запас хода снизился без видимых изменений в стиле езды или погоде.
- BMS стал чаще ограничивать тяговую мощность при SoC выше 30%.
- Вы регулярно заряжаете до 100% или эксплуатируете автомобиль более трёх лет.
- Автомобиль длительно стоял с разряженной или перезаряженной батареей.
Пять ключевых тезисов статьи.
- Разбалансировка — не дефект батареи, а измеримое состояние, которое поддаётся коррекции при своевременном обращении.
- BMS ограничивает мощность по слабейшей группе — и это обратимо при правильной диагностике.
- Диагностика разбалансировки требует измерений в нескольких точках SoC, а не одного замера.
- Ключевое разделение: истинный дисбаланс (корректируется) и локальная деградация (стратегия иная).
- Контрольный цикл после балансировки — обязательный этап, подтверждающий результат.
Полезные статьи по теме.
Диагностика и активная балансировка ячеек ВВБ в EVRULI.
Частые вопросы
BMS может снижать тяговую мощность и отображать больший остаточный заряд, чем фактически доступно, — это штатная защитная реакция на слабую группу ячеек. Для владельца это выглядит как «батарея разряжена раньше обычного».
Однократное измерение вольтметром при одном уровне SoC не даёт достаточной информации. Разброс напряжений нужно фиксировать при низком, среднем и высоком SoC — и отслеживать динамику от цикла к циклу.
Пассивная балансировка — медленный процесс слива энергии через резистор, встроенный в BMS. Она выравнивает группы только при достижении порога. Активная балансировка перераспределяет энергию между группами напрямую, что значительно быстрее и точнее при выраженном дисбалансе.
Если одна группа ячеек потеряла ёмкость (локальная деградация), балансировка выровняет напряжения, но не восстановит ёмкость. Если же проблема в неравномерном заряде при целых ячейках — балансировка полностью восстанавливает характеристики.
Устойчивый рост разброса напряжений от зарядки к зарядке — тревожный признак. Это указывает на прогрессирующую проблему. Чем раньше выполнена диагностика, тем меньше риск необратимой деградации отдельных групп.
До диагностики: избегайте экстремальных значений SoC (ниже 10%, выше 90%) — на этих границах дисбаланс развивается быстрее. Если одна зона батареи греется сильнее остальных — это приоритетная причина обратиться в сервис до любых балансировочных процедур.
