Почему OBC — не единственный подозреваемый
Четыре причины, почему зарядка работает нестабильно
OBC — не единственный виновник проблем с зарядкой. Схожие симптомы могут вызывать несколько подсистем, и без разделения источника ошибки замена блока не гарантирует результат.
- Программная нестабильность: плавающие симптомы, зависят от условий среды
- Аппаратная неисправность: стабильные симптомы, усиливаются под нагрузкой
- Низковольтная цепь: проблемы с питанием 12V маскируются под сбой OBC
- CAN/LIN-коммуникация: сбои обмена данными дают ошибки зарядки
Когда зарядка «ведёт себя странно»
Эти три признака — типичные индикаторы проблем с зарядкой. Они служат отправной точкой для дальнейшего обследования, но не являются диагнозом. Один и тот же симптом может возникать при неисправности контактной группы, проблемах с проводкой или сбое в прошивке OBC.
- Прерывание зарядной сессии без видимой причины
- Аномальный нагрев разъёма или кабеля во время зарядки
- Ошибка подключения AC/DC сразу после начала сессии

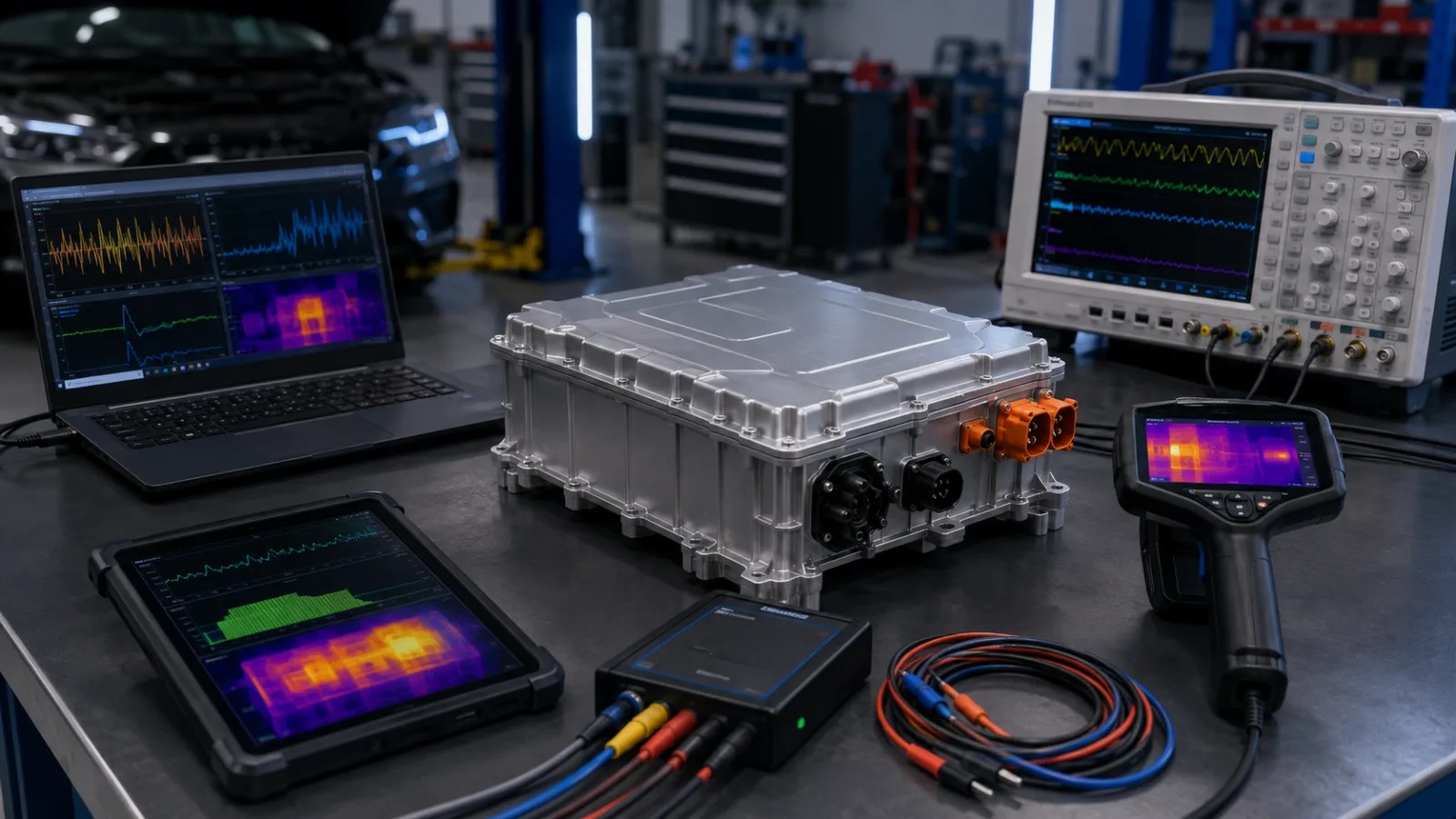

Чек-лист диагностики OBC перед заменой
Шаг 1. Зафиксировать исходные условия
Специалист начнёт с опроса владельца и фиксации условий, при которых проявился дефект. Эти данные критичны для воспроизведения сценария отказа и оценки — перед вами случайная ошибка или системная неисправность.
Когда признаки уже проявляются на автомобиле, следующий шаг — не замена деталей наугад, а Диагностика зарядной системы.
- 1. Шаг 1
- Состояние тяговой батареи в момент сбоя (SOC, температура)
- 2. Шаг 2
- Температура окружающей среды
- 3. Шаг 3
- Режим работы автомобиля (зарядка, движение, стоянка)
- 4. Шаг 4
- Версия установленного программного обеспечения
- 5. Повторяемость симптома
- единичный случай или закономерность
Шаг 2. Прочитать и интерпретировать коды ошибок
- 1. Шаг 1
- Считать сохранённые DTC и определить активные/исторические коды
- 2. Оценить стоп-кадры параметров (freeze-frame)
- что происходило в момент ошибки
- 3. Проверить данные в реальном времени
- напряжение, ток, температуру компонентов
- 4. Сопоставить коды ошибок с текущими параметрами
- не принимать решение по одному DTC
Шаг 3. Физический осмотр контактов и проводки
- 1. Шаг 1
- Визуальный осмотр контактной группы разъёма зарядки
- 2. Шаг 2
- Проверка усилия и люфта коннектора
- 3. Шаг 3
- Поиск следов окисления и термического воздействия
- 4. Шаг 4
- Осмотр силовой проводки на повреждения изоляции
- 5. Шаг 5
- Проверка сопротивления контактов и целостности цепей
Когда помогает обновление ПО
Если диагностика выявила программную нестабильность — единичные случаи прерывания зарядки, несвязанные с нагрузкой, — обновление прошивки или перезагрузка системы могут решить проблему без замены оборудования. Это важно учитывать до принятия решения о дорогостоящем ремонте.
Смежный сценарий разобран отдельно: Ошибки быстрой зарядки BYD: как найти причину без лишних замен.
Как убедиться, что ремонт прошёл успешно
Верификация: убедиться, что проблема решена
После ремонта, замены компонента или обновления ПО обязательна проверка в условиях, идентичных исходному сценарию. Контрольный прогон — единственный способ подтвердить, что причина устранена, а не временно замаскирована.
Для проверки этого сценария EVRULI использует отдельную услугу — Диагностика высоковольтной батареи (BMS/ячейки). Она помогает подтвердить причину и исключить смежные неисправности.
- Запустить контрольный цикл зарядки в условиях, аналогичных исходному сценарию
- Повторить цикл при той же температуре и уровне SOC
- Убедиться в отсутствии повторных ошибок DTC
- Проверить параметры зарядки: напряжение, ток, температуру разъёма
- Зафиксировать результаты верификации
EVRULI: диагностика и ремонт зарядных систем
Если диагностика выявила аппаратную неисправность OBC или повреждение проводки — потребуется ремонт или замена компонента. EVRULI выполняет диагностику и ремонт зарядных систем электромобилей, включая работы с силовой частью и прошивкой. Запишитесь на диагностику, чтобы получить точный диагноз до принятия решения о замене.
Полезно знать
Краткий чек-лист для владельца
Пять правил грамотной диагностики зарядки
Главное правило: не заменяйте дорогостоящий узел, пока диагностика не подтвердила аппаратную неисправность. Схожие симптомы вызывают питание, коммуникация и контакты — все они диагностируются и ремонтируются отдельно.
- 1. Записывайте все симптомы
- время, условия, повторяемость — это ускоряет диагностику
- 2. Не принимайте решение о замене OBC по одному коду ошибки
- всегда смотрите контекст
- 3. Визуальный осмотр контактов и проводки информативнее, чем кажется
- начните с него
- 4. Программные сбои встречаются чаще, чем кажется
- обновление ПО может решить проблему
- 5. Шаг 5
- После любого ремонта требуется контрольный цикл зарядки в исходных условиях
Частые вопросы
Не всегда. Схожие симптомы — прерывание зарядки, ошибка подключения, нагрев разъёма — могут вызывать проблемы с низковольтной цепью питания, сбои CAN-коммуникации или неисправности собственно силовой части OBC. Без анализа диагностических кодов совместно с данными в реальном времени замена OBC часто оказывается неоправданной.
Да, это два принципиально разных случая. Программная нестабильность проявляется плавающими симптомами: зарядка может прерываться изредка, без явной зависимости от нагрузки, и нередко устраняется обновлением ПО или перезагрузкой системы. Аппаратная неисправность, напротив, даёт стабильные и усиливающиеся под нагрузкой симптомы.
Фиксация условий проявления дефекта — ключевой этап диагностики. Запишите состояние батареи на момент сбоя, температуру окружающей среды, режим работы автомобиля и версию установленного программного обеспечения. Эти данные позволяют воспроизвести сценарий отказа и отличить случайную ошибку от системной неисправности.
Проверьте контактную группу разъёма зарядки: следы окисления, люфт, следы нагрева. Осмотрите силовую проводку на предмет повреждений изоляции и следов термического воздействия. Также стоит обратить внимание на температуру разъёма во время зарядки — аномальный нагрев часто указывает на проблемы в контактной группе.
После ремонта или обновления ПО необходимо выполнить контрольный цикл зарядки в условиях, аналогичных исходному сценарию дефекта, и убедиться в отсутствии повторных ошибок. Это стандартная процедура подтверждения того, что причина устранена.
