Voyah: проблемы зарядного порта и разъёма — когда возможен ремонт, а когда нужна замена

Как прогрессирует неисправность зарядного порта

Три стадии: от нестабильности до отказа

Проблема развивается по трёхступенчатой схеме. Сначала — плавающий контакт при микродвижениях кабеля. Затем — локальный нагрев из-за роста переходного сопротивления. В финале — устойчивый отказ или риск термического повреждения.

• Прерывание сессии при лёгком касании кабеля
• Локальный нагрев разъёма без видимых повреждений
• Устойчивый отказ зарядки при нормальных условиях станции
• Запах гари или следы оплавления контактов

Почему один симптом — это три разные проблемы

Три типа повреждения: сравнение по признакам и последствиям

Тип повреждения определяет всё: и диагностический маршрут, и стоимость ремонта, и прогноз. Три категории покрывают основные сценарии отказа зарядного порта на Voyah.

• Механический износ контактной пары
• Термическое повреждение при высокой мощности
• Комбинированный дефект

Механический износ

Механический износ контактной пары — результат многократных циклов подключения. Рабочее покрытие контактов — золотое, серебряное или родиевое — стирается при каждом цикле вставки-извлечения. Визуально контакт может выглядеть целым: нет следов нагара, нет деформации. Но реальная площадь соприкосновения уже уменьшена, а значит — переходное сопротивление растёт. На низких токах зарядки (2–3 кВт) это незаметно: падение напряжения минимально. При повышении мощности — DC-зарядка, быстрые AC-сессии — нагрев на дефектном контакте становится ощутимым. Важно: чистка разъёма в этом случае снимает окислы с поверхности, но не восстанавливает утраченную площадь контакта. Если износ покрытия достиг критического уровня — поможет только замена узла.

• Изнашивается рабочее покрытие контактов: золотое, серебряное или родиевое — не важно, принцип один
• Уменьшается реальная площадь соприкосновения: визуально контакт выглядит целым, но сопротивление уже растёт
• Переходное сопротивление увеличивается при каждом цикле подключения — сначала незаметно
• Чистка не восстанавливает площадь контакта: эффект если и будет, то кратковременный
• Типичная картина: нормальная зарядка на низкой мощности, сбои при повышении тока

Термическое повреждение

Термическое повреждение — следствие длительной работы при повышенной мощности. Чем выше ток, тем больше тепла выделяется на переходном сопротивлении. Если контакт изначально ослаблен или охлаждение недостаточно, нагрев достигает критических значений. Следы перегрева — потемнение, изменение цвета металла, иногда оплавление пластиковых элементов. Физика процесса экспоненциальная: небольшой рост сопротивления приводит к значительному росту тепловыделения.

• Проявляется на высокой мощности зарядки: DC-станции, быстрые AC-сессии
• Сопровождается следами перегрева: потемнение, изменение цвета контактов
• Рост сопротивления при нагреве усиливает нагрев по закону P = I²R
• Может развиться из плавающего контакта или возникнуть самостоятельно

Смежный сценарий разобран отдельно: Voyah Free: ошибка Check OBC — маршрут диагностики.

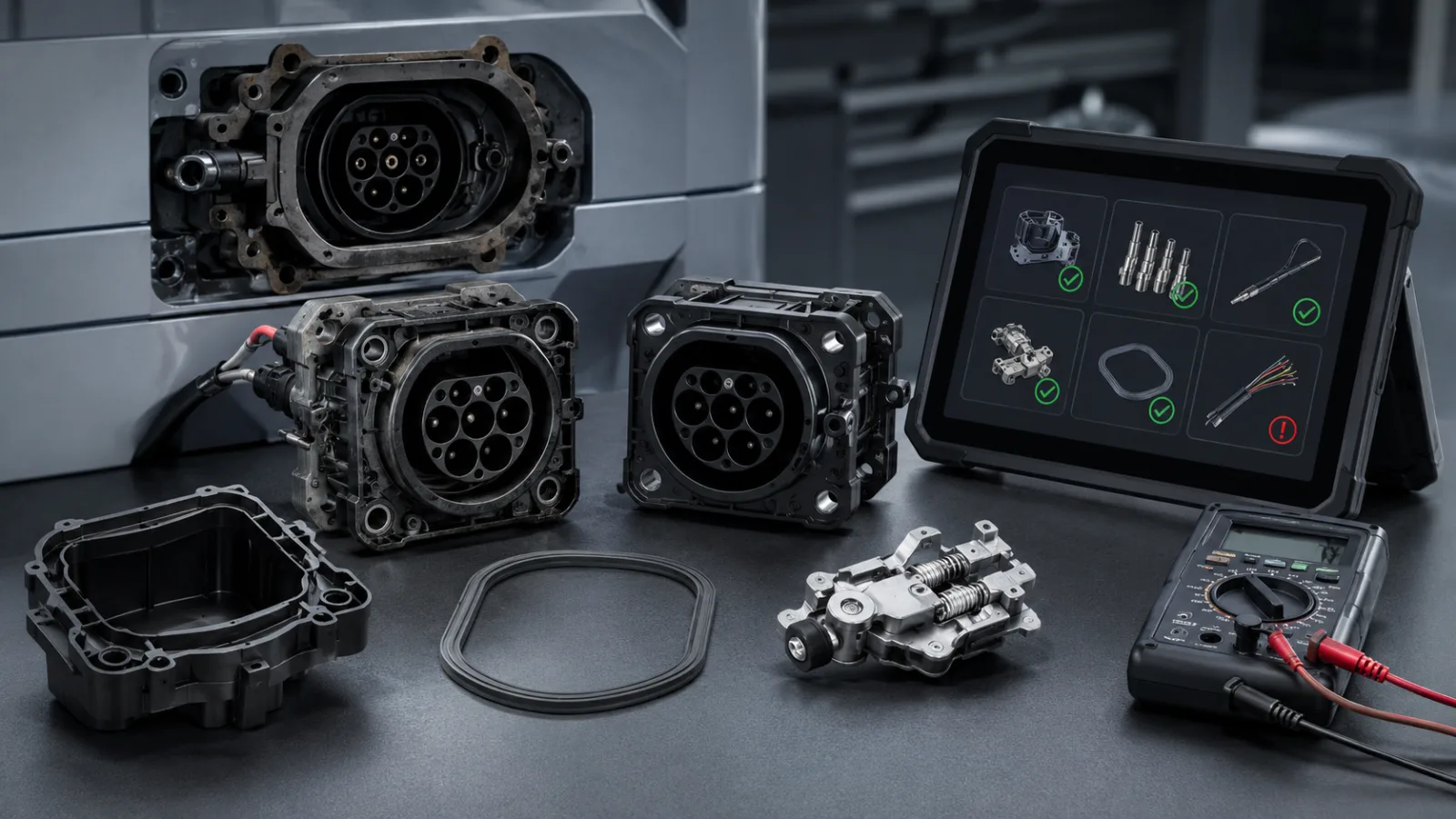

Диагностика: как найти настоящую причину

Диагностический маршрут: от симптома к причине

Шаг 1: Проверить питание 12V и массы

Этап 1: Питание и масса управляющей электроники. Зарядный порт — электромеханический узел с электроникой управления. Если напряжение питания 12V проседает или масса имеет высокое сопротивление — управляющая логика получает искажённые данные, что приводит к ошибкам handshake и отказам старта сессии. Это первая и самая частая причина ошибок зарядной системы, не связанная с самим портом.

• Проверка цепей питания 12V и качества соединений массы на управляющей электронике порта
• Замер сопротивления этих цепей: высокое сопротивление на массе или просадка питания — частая причина ошибок
• Почему первым: дефект питания — самый частый и самый дешёвый в устранении; если его не исключить, можно зря менять исправные компоненты

Шаг 2: Проверить CAN/LIN-коммуникацию

Этап 2: CAN/LIN-коммуникация. Зарядный порт обменивается данными с BMS и бортовым зарядным устройством по CAN-шине. Если сигнал искажён или пакеты теряются — автомобиль отклоняет сессию, даже при идеальном состоянии контактной группы. Ошибка handshake может возникать на уровне протокола, а не на уровне физики контакта.

• Проверка CAN/LIN-коммуникации между портом, BMS и зарядным модулем (OBC)
• Осциллограф на линиях CAN: форма сигнала, отсутствие артефактов
• Если коммуникация нарушена — порт может быть исправен, но команды не проходят

Шаг 3: Проверить силовую цепь порта и контактную группу

Этап 3: Силовая цепь и контактная группа порта. Только после исключения питания и коммуникации проверяется профильный узел. Измерение сопротивления контактов, тепловизионный контроль при номинальной нагрузке, осмотр контактных пар под увеличением. Этот этап определяет: ремонт или замена. Критерий простой: если износ покрытия контактов достиг критического уровня — замена; если термическое повреждение локальное и контактная пара в норме — точечный ремонт.

Измерение сопротивления контактных пар: миниомметр на пинах

нормативные значения есть в сервисной документации

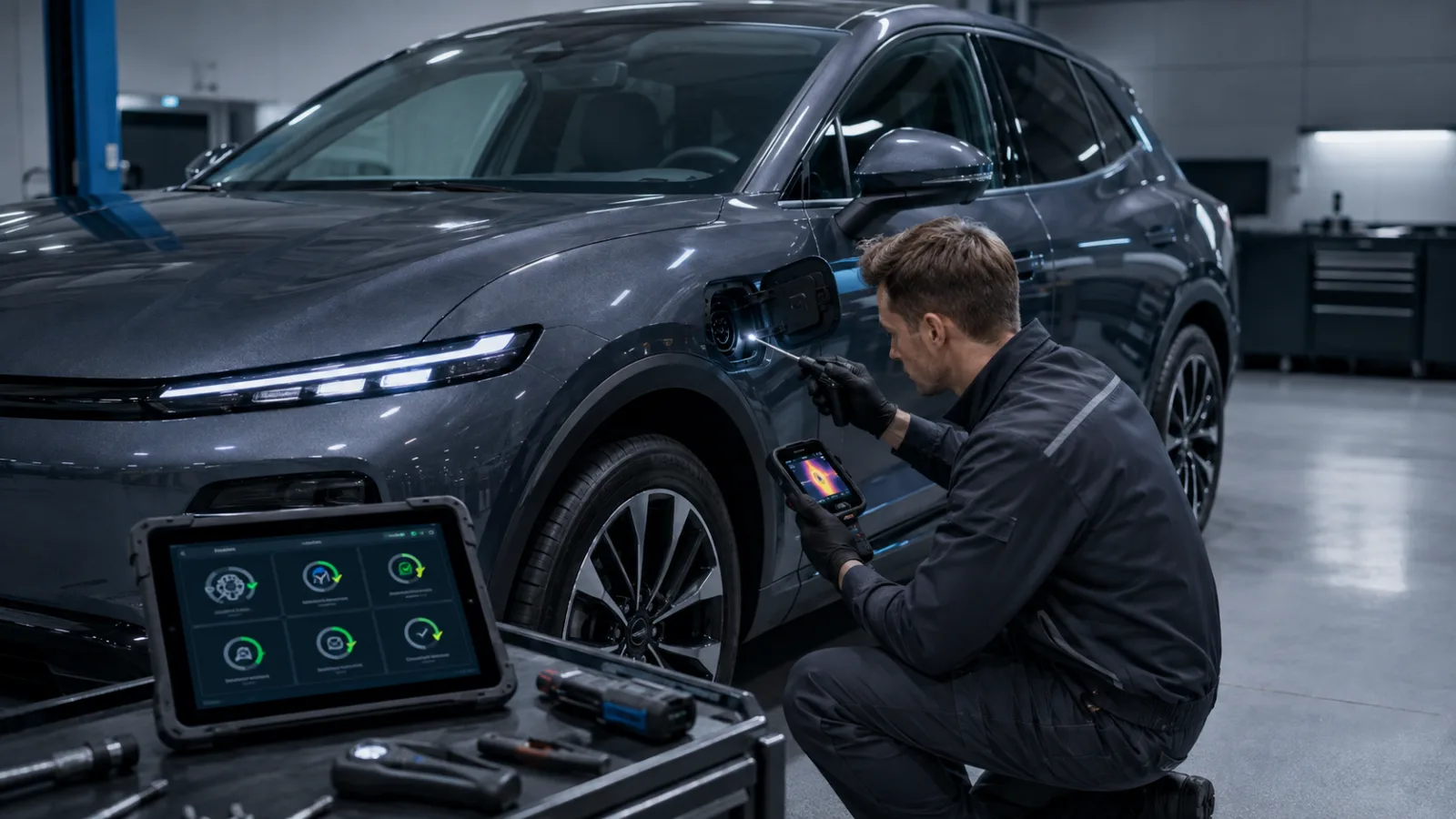

Тепловизионный контроль при нагрузке

поиск зон локального нагрева выше нормы

Осмотр контактных пар

износ покрытия, следы перегрева, посторонние частицы

Проверка изоляции

мегомметр на высоковольтной цепи

Если обнаружен износ контактной пары

замена; если точечное термическое повреждение без износа — возможен ремонт

Почему один код ошибки — недостаточный диагноз

• DTC без контекста — это предположение, а не диагноз
• Один код может возникать при проблеме с питанием, коммуникацией или силовой цепью
• Стоп-кадр параметров определяет, в каком именно контуре искать причину

Верификация ремонта: чек-лист перед выдачей автомобиля

После любого вмешательства — будь то чистка, ремонт или замена узла — выполняется контрольный цикл в условиях, идентичных исходному дефекту. Это не формальность: если проблема повторяется, значит, первопричина определена неверно.

• Воспроизвести исходный симптом: подключение к той же станции, тот же режим
• Зафиксировать параметры сессии: ток, напряжение, время до старта
• Проверить отсутствие повторных ошибок в течение контрольного цикла
• Оформить итоговый протокол с результатами и критериями приёмки

Когда ремонт возможен, а когда нужна замена

Критерии принятия решения: ремонт или замена

Тип повреждения определяет решение: ремонт или замена. Критерии не абстрактные — они вытекают из физики дефекта и результатов диагностики.

Когда ремонт возможен

Ремонт возможен, когда диагностика показала: контактная пара не изношена критически, термическое повреждение локальное (не сплошное), нет множественных циклов перегрева в анамнезе. В этом случае выполняется точечная работа: замена повреждённого контакта, восстановление контактной поверхности, проверка усилия прижима. После ремонта — контрольный цикл с замером сопротивления и тепловизионным контролем.

• Контактная пара в норме: износ покрытия не достиг критического уровня
• Термическое повреждение локальное: отдельный контакт или участок, нет сплошной деградации
• Нет следов множественных циклов перегрева: структура контакта сохранена
• Окисление или загрязнение без механического износа: контакт восстанавливается после чистки

Для проверки этого сценария EVRULI использует отдельную услугу — Диагностика высоковольтной батареи (BMS/ячейки). Она помогает подтвердить причину и исключить смежные неисправности.

Когда нужна замена

Замена обязательна, когда диагностика показала: необратимый износ контактной пары (покрытие стёрто, площадь контакта не восстанавливается), комбинированный дефект (механический износ + термическое повреждение), множественные циклы перегрева (структура металла изменена), механическая деформация корпуса. В этих случаях ремонт — временное решение: дефект вернётся, а повторный визит обойдётся дороже.

• Износ покрытия контактов достиг критического уровня: площадь соприкосновения недостаточна для номинального тока
• Комбинированный дефект: износ + термическое повреждение развивались параллельно
• Следы множественного перегрева: структура металла изменена необратимо
• Люфт или деформация корпуса разъёма: механическая целостность узла нарушена

Красные флаги: когда ехать в сервис немедленно

Некоторые признаки требуют срочного визита в сервис, а не ожидания «может само пройдёт». Если зарядка отказывает неоднократно, сопровождается нагревом или сопутствующими ошибками — это не тот случай, где стоит рисковать.

• Симптом повторяется несколько раз за сутки — разовый сбой маловероятен
• Запах нагрева или видимые следы перегрева разъёма
• Полная потеря функции: зарядка не стартует ни на одной станции
• Ошибки по смежным системам: BMS, OBC, DC-DC преобразователь
• Сбой сопровождается предупреждениями на приборной панели

Как подготовиться к визиту в сервис

Как отличить проблему порта от проблемы станции

CCS-зарядка требует последовательного handshake: EVSE проверяет автомобиль, автомобиль — станцию, затем согласуются параметры. Ошибка handshake — не всегда проблема в порте. Если симптом проявляется только на одной станции — это станция. Если на всех станциях — проблема в автомобиле. Простой тест экономит время и деньги.

• Ошибка повторяется на разных станциях разных операторов — искать причину в автомобиле
• Ошибка возникает только на одной станции — проверить EVSE: станция может быть неисправна
• Если станция не отвечает — проверить на другой станции, прежде чем обращаться в сервис

Профилактика: как продлить ресурс зарядного порта

Профилактические меры не отменяют визита в сервис при появлении симптомов, но помогают замедлить деградацию и вовремя заметить проблему до стадии устойчивого отказа.

• Избегайте регулярной зарядки на максимальной мощности без необходимости — высокий ток ускоряет износ контактной группы
• Контролируйте температуру порта в жаркое время года: длительная зарядка при +35°C и выше увеличивает термическую нагрузку
• При появлении первых симптомов нестабильности — прерывание при касании кабеля — обратитесь на диагностику до развития дефекта
• Не используйте повреждённые или самодельные переходники: качество контакта непредсказуемо
• Периодически проверяйте состояние разъёма: визуальный осмотр на предмет потемнений, люфта, посторонних частиц

Подготовка к визиту в сервис

Подготовка к визиту в сервис — это не бюрократия, а вклад в точность диагностики. Чем точнее вы опишете условия появления симптома, тем быстрее мастер найдёт причину.

• Перед визитом запишите: при каком уровне заряда возникает сбой, какая станция (тип, мощность), температура воздуха
• Сохраните коды ошибок до их очистки — стоп-кадр параметров критичен для диагностики
• Не очищайте ошибки самостоятельно: это может стереть диагностически ценные данные
• Запросите итоговый протокол с результатами проверок, критериями принятых решений и рекомендациями

Ремонт и замена зарядного порта Voyah в EVRULI

Диагностика и ремонт зарядного порта Voyah в EVRULI

Ремонт и замена зарядного порта Voyah требуют точной диагностики: раздельный анализ механического износа, термического повреждения и состояния коммуникаций. В EVRULI диагностика включает анализ стоп-кадра ошибок, измерение сопротивления контактов и тепловизионный контроль — три независимых контура проверяются до принятия решения. По итогам выдаётся протокол с результатами и критериями приёмки.
