Как работает терморегуляция батареи BYD
Два контура — два вопроса
В электромобиле BYD система охлаждения разделена на несколько контуров. Отдельно обслуживается аккумуляторная батарея, отдельно — силовая электроника (инвертор, преобразователь), плюс общий контур климат-контроля салона. Эти контуры могут быть связаны между собой через теплообменники, поэтому отказ в одном часто влияет на работу остальных.
Зачем нужна стабильная температура
Литий-ионные элементы работают эффективно только в определённом диапазоне температур. Если батарея перегревается, растёт внутреннее сопротивление и скорость деградации ячеек. Если переохлаждается — доступная ёмкость падает, а при попытке быстрой зарядки можно получить повреждения. Система терморегуляции держит этот баланс.
Схема контуров терморегуляции
Схема распределения контуров охлаждения электромобиля BYD: батарея, силовая электроника, салонный климат-контроль с указанием точек теплообмена
Зимой контур работает на пределе
Двойная нагрузка
В холодное время система терморегуляции одновременно решает две задачи: подогревает батарею до рабочей температуры для заряда и обеспечивает комфортный микроклимат в салоне. Обе задачи потребляют энергию из батареи, поэтому зимой расход заметно выше. Если контур работает с отклонениями — эффект умножается.
Подогрев перед зарядкой — не роскошь
Перед подключением к быстрой DC-станции батарея должна прогреться до нужной температуры. Без этого зарядка идёт медленнее, а нагрузка на ячейки — выше. Если система терморегуляции работает некорректно, этот процесс затягивается или происходит не полностью.
Если проверка подтверждает неисправность, практический следующий этап — Ремонт системы охлаждения батареи.
Смежный сценарий разобран отдельно: Оценка здоровья HV-батареи BYD: чек-лист для владельца.

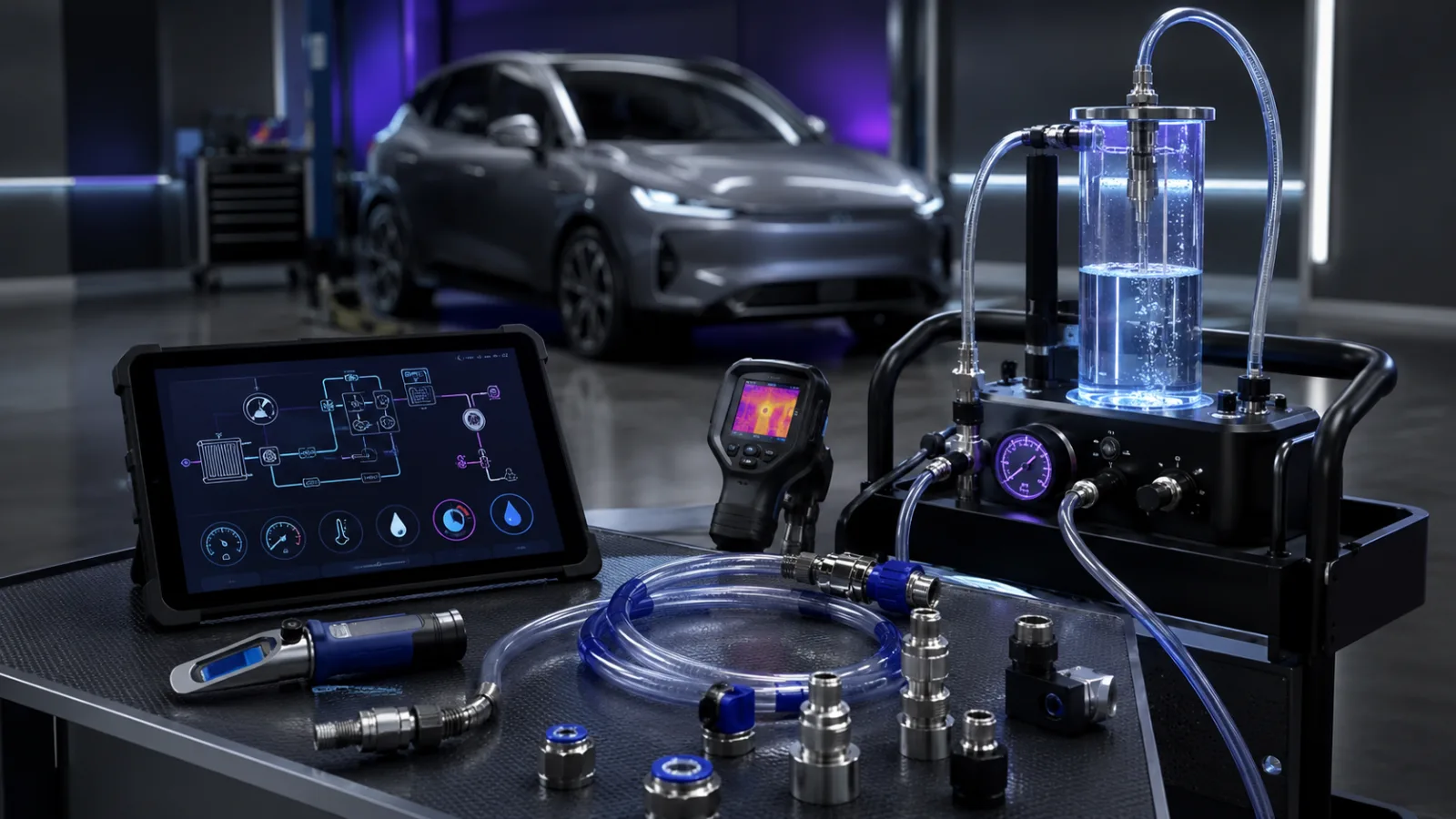

Почему состав жидкости имеет значение
Когда жидкость теряет свойства
Охлаждающая жидкость в контуре — не просто вода с красителем. Это сложный состав с присадками, которые обеспечивают нужную теплопроводность, вязкость и защиту от коррозии. Со временем пакет присадок деградирует, в жидкости накапливаются продукты окисления и механический налёт — особенно если в контур попадали посторонние составы. Загрязнённая или утратившая свойства жидкость имеет более высокую вязкость и сниженную теплоёмкость. Результат: тот же объём жидкости переносит меньше тепла, и система терморегуляции вынуждена компенсировать разницу повышенной нагрузкой на насос и термоклапаны.
Никакого смешивания
Состояние охлаждающей жидкости
Сравнение состояния охлаждающей жидкости: образец с нормальным цветом и прозрачностью рядом с потемневшей жидкостью с признаками деградации присадок
Воздух в контуре: почему это опасно
Физика проблемы
Завоздушивание контура — одна из самых распространённых и при этом недооценённых проблем. Воздух попадает в систему при негерметичности соединений, при неправильном заполнении контура после ремонта или через микропробои в уплотнениях. В отличие от жидкости, воздух сжимается и не передаёт тепло. Газовые пробки блокируют нормальную циркуляцию: жидкость идёт в обход завоздушенного участка, и часть контура остаётся без охлаждения или обогрева. Внешне это проявляется как нестабильность температурных показателей: датчики фиксируют резкие скачки, печка дует переменно горячим и холодным воздухом, батарея то быстро набирает температуру, то остывает без видимой причины.
Признаки завоздушивания
Как проявляется воздух в контуре:
- Признак 1
- Температура на приборной панели «прыгает» без связи с нагрузкой
- Признак 2
- Печка периодически переключается между горячим и холодным воздухом
- Признак 3
- Зимой автомобиль медленнее выходит на рабочую температуру
- Признак 4
- Нестабильная скорость заряда при подключении к DC-станции
- Признак 5
- Повышенный шум или вибрация насоса охлаждения
Отказ насоса и термоклапана: симптомы и риски
Когда насос и клапан работают на пределе
Если неисправность подтверждена, следующий шаг — сервис и ремонт электромобилей. Объём работ определяют по фактическому состоянию узла.
Частичный отказ — это тоже отказ
Неисправность насоса или термоклапана со временем усиливается. Постоянная работа под нагрузкой при недостаточной циркуляции приводит к ускоренному износу уплотнений, перегреву силовой электроники и повышенной деградации ячеек батареи. Не игнорируйте нарастающие симптомы — обращайтесь в сервис до того, как частичный отказ перерастёт в критический.
Как отличить симптомы
Важно различать симптомы: завоздушивание вызывает нестабильность температуры, неисправность насоса — постепенный рост температуры без нормализации, неисправность термоклапана — неправильное распределение потоков (перегрев или недогрев в нехарактерных режимах). Для точной диагностики необходима проверка параметров под нагрузкой, а не только считывание кодов ошибок.
Диагностика и обслуживание контура
Три этапа проверки
Плановая диагностика контура охлаждения включает три этапа. Первый — проверка состояния жидкости: визуальная оценка цвета и прозрачности, проверка уровня, при необходимости — анализ состава. Второй — тестирование циркуляции: насос проверяется на предмет посторонних шумов, производительность оценивается по температурной динамике под нагрузкой. Третий — контроль температурных параметров в рабочих режимах: на холостом ходу, при зарядке, при работе климат-контроля. Данные считываются сканером и сопоставляются с нормативными значениями для конкретного режима.
Принцип: сначала измерение, потом ремонт
Подход к диагностике строится на подтверждении причины измерениями, а не на замене узлов по одному коду ошибки. Если код указывает на проблему в контуре терморегуляции, инженер проверяет параметры в реальном времени, а не просто сбрасывает ошибку и отправляет автомобиль. Это исключает повторные визиты и затраты на замену исправных компонентов.

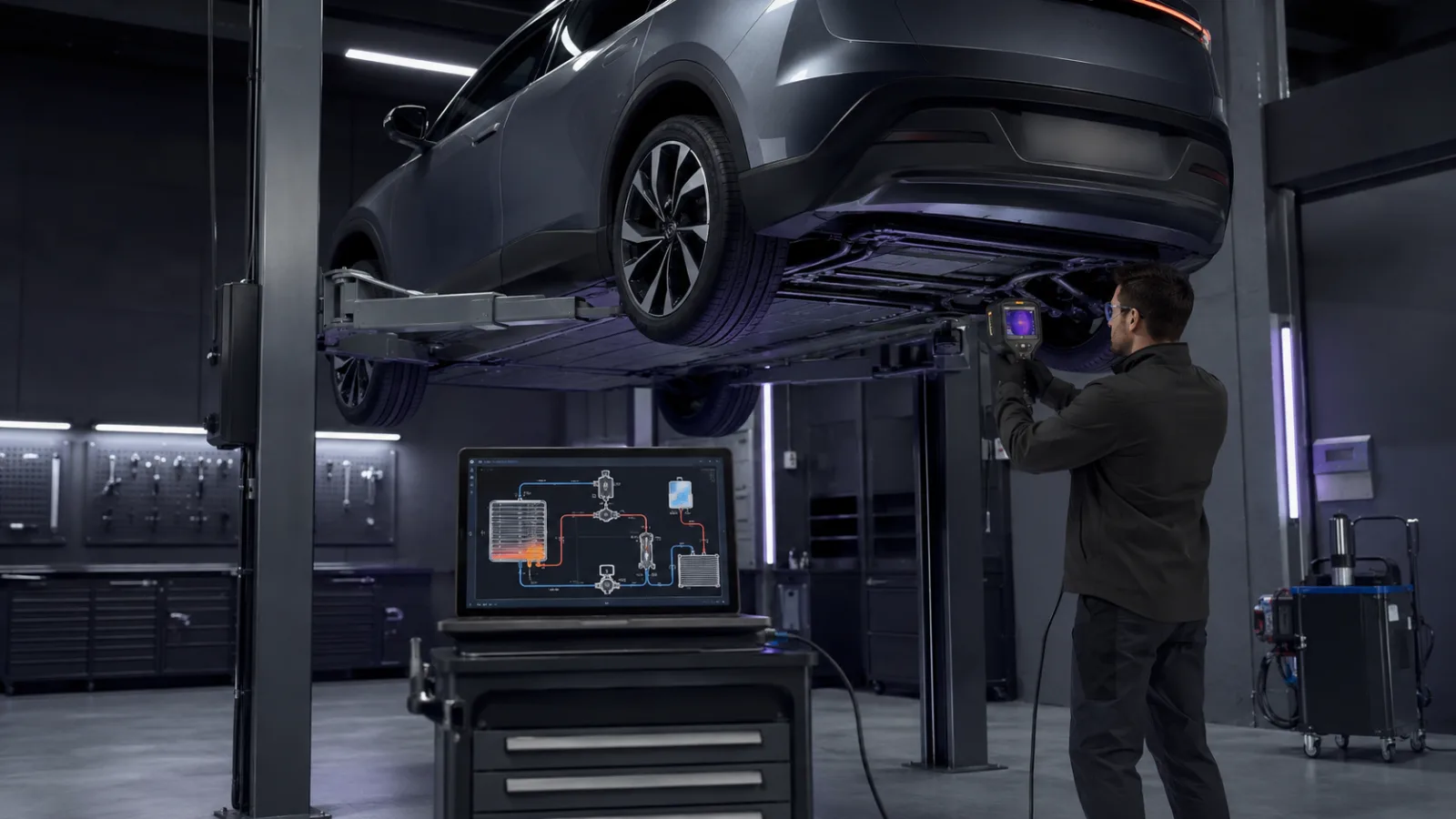

Диагностика контура
Работа диагностического оборудования на электромобиле BYD: подключение сканера, отображение параметров системы охлаждения на экране в реальном времени
Когда нужно обращаться в сервис
Три сигнала, которые нельзя игнорировать
Есть три ситуации, в которых затягивать с визитом в сервис не стоит. Первая — ошибки термоконтура на панели приборов: любое сообщение, связанное с температурой батареи, охлаждением или терморегуляцией, требует проверки. Вторая — печка подаёт холодный воздух при включённом обогреве: это может указывать на отказ в контуре обогрева или на завоздушивание. Третья — следы охлаждающей жидкости под автомобилем: пятно, запах антифриза, маслянистые разводы. Все три сценария означают, что система терморегуляции работает не в штатном режиме, и продолжение эксплуатации ускоряет износ батареи и силовой электроники.
Если вы заметили любой из описанных симптомов — не ждите, пока система отключится в аварийный режим. Запишитесь на диагностику системы охлаждения: проверка выявит причину, а не просто считает код ошибки.
Частые вопросы
Состояние жидкости проверяют планово — по регламенту производителя или при появлении первых признаков отклонений в работе системы. Тестирование включает проверку состава, прозрачности и корректности циркуляции под нагрузкой.
Нет. Жидкости разных типов содержат разные пакеты присадок, их смешивание может вызвать химическую реакцию, образование осадка и потерю антикоррозийных свойств. При доливе или замене всегда используйте рекомендованный тип и не смешивайте с остатками старой жидкости из контура.
Если нагрев ощущается заметно сильнее обычного, особенно на фоне ошибок на панели приборов — это признак проблемы в контуре терморегуляции. Не продолжайте зарядку до проверки системы.
Зимой часть энергии уходит на прогрев батареи до рабочей температуры перед приёмом быстрого заряда. Это штатный процесс. Если же прогрев затягивается значительно дольше обычного — стоит проверить работу контура.
Срочно — если на приборной панели появились ошибки термоконтура, печка выдаёт холодный воздух при активном обогреве, либо вы видите следы жидкости под автомобилем.
Признаки завоздушивания: температурные показатели на приборной панели «прыгают» без видимой связи с нагрузкой, печка периодически дует то холодным, то горячим воздухом, в зимнее время автомобиль медленнее выходит на рабочую температуру. Газовые пробки нарушают нормальную циркуляцию жидкости, создавая локальные зоны перегрева или недогрева.
