Принцип работы PTC-нагревателя и почему он критичен для электромобиля
Как устроен PTC-нагреватель
Аббревиатура PTC расшифровывается как Positive Temperature Coefficient — характеристика материала, сопротивление которого увеличивается при нагреве. В отличие от обычного резистивного нагревателя, где проводник стремится к перегреву при фиксированном напряжении, PTC-элемент самостоятельно ограничивает потребляемый ток: чем горячее керамика, тем выше сопротивление, тем меньше ток. Это встроенный механизм безопасности, не требующий внешних регуляторов и защитных реле.
В современных электромобилях PTC-нагреватель часто работает в паре с тепловым насосом: насос обеспечивает базовый обогрев с высоким КПД, а PTC-донагрев подключается при низких температурах, когда эффективность теплового насоса падает. Такая комбинация снижает общий расход энергии на отопление по сравнению с чисто резистивным обогревом.
Три источника проблемы слабого обогрева
Эта триадная классификация — основа для системной диагностики. Прежде чем подозревать сам PTC-элемент, необходимо исключить две предшествующие группы. Это критически важно: замена исправного нагревателя по ошибке — распространённый и дорогостоящий промах.
- Отсутствие питания на PTC-нагреватель: обрыв в силовой цепи, неисправность контактора, проблема в 12-вольтовой системе питания
- Некорректные данные с датчиков температуры: ошибка в цепи измерения приводит к тому, что блок управления не подаёт команду на нагрев
- Сбой в логике управления климатическим блоком: физически нагреватель исправен, но ошибка в прошивке или коммуникации блокирует его работу

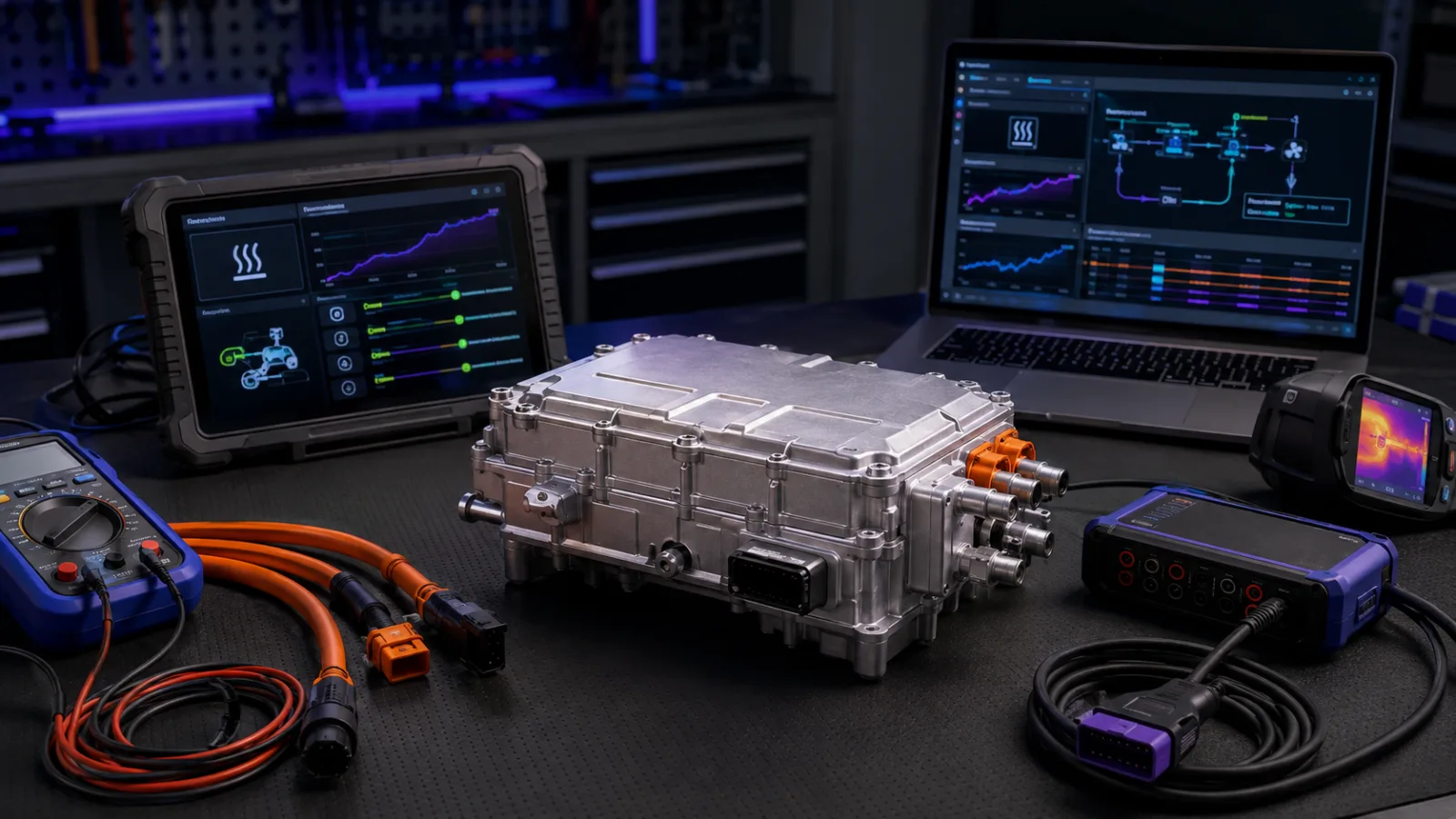

Как распознать проблему: типичные симптомы и подводные камни
Заблуждение о «сильном потоке»
Первое и главное заблуждение: если из дефлекторов идёт мощный поток воздуха — нагреватель работает. Это не так. Вентилятор — отдельный исполнительный механизм. Он может работать на полной скорости при полностью холодном нагревателе: воздух будет интенсивно циркулировать, но не нагреваться. Тепловая мощность системы определяется произведением расхода воздуха на разность температур на входе и выходе — и без нагрева эта разность стремится к нулю.
Чек-лист первичной самопроверки
Если вы замечаете слабый обогрев или его отсутствие, зафиксируйте следующие наблюдения перед обращением в сервис — это ускорит диагностику:
Если проверка подтверждает неисправность, практический следующий этап — Сервис и ремонт электромобилей.
- Температура наружного воздуха и время поездки
- Режим работы климат-контроля: AUTO или ручные настройки
- Работает ли тепловой насос (если предусмотрен) — характерный звук компрессора
- Запас хода до и после поездки с активным обогревом
- Сопровождается ли проблема посторонними звуками из моторного отсека
- Загорается ли индикатор неисправности на приборной панели
- Варьируется ли интенсивность обогрева в зависимости от выбранного режима
- Проявляется ли проблема только при определённом уровне заряда батареи
Плавающие неисправности: почему просто «померить мультиметром» недостаточно
Холодное время года — период, когда несколько систем борются за энергию батареи одновременно: обогрев салона, терморегуляция батареи,辅助 обогрев. Субъективно «слабый» обогрев может быть результатом работы системы приоритизации, а не физического отказа PTC.
Смежный сценарий разобран отдельно: Тепловой насос или PTC: как понять, что именно неисправно.
Диагностика PTC-нагревателя: от первичного осмотра до специализированного оборудования
Подготовка к диагностике: системные проверки
Алгоритм первичной диагностики климатической системы
- Проверка состояния 12-вольтовой аккумуляторной батареи
- напряжение покоя, отсутствие паразитного потребления
- Этап 2
- Проверка стабильности CAN/LIN-коммуникации между блоком управления кузовом (BCM), климатическим блоком и блоком управления трансмиссии (VCU)
- Считывание кодов неисправностей (DTC) с анализом стоп-кадра параметров
- условия возникновения ошибки критичны для интерпретации
- Этап 4
- Проверка целостности и чистоты всех разъёмов высоковольтной и низковольтной цепей
- Этап 5
- Измерение сопротивления и изоляции PTC-элемента под нагрузкой, а не в режиме ожидания
- Этап 6
- Верификация показаний датчиков температуры охлаждающей жидкости и воздуха в салоне
Миф: если сканер показал ошибку P0XXX, связанную с нагревателем — нужно менять нагреватель. Факт: ошибка — это следствие. Она может быть вызвана отказом самого нагревателя, неисправностью температурного датчика, проблемой в шине данных или даже ошибкой в логике другого блока. Интерпретация кода без анализа стоп-кадра и данных реального времени — гадание.
Контрольный цикл после ремонта
После любого ремонта или замены компонента климатической системы необходимо выполнить контрольный цикл работы в условиях, аналогичных условиям проявления исходного дефекта. Повторяющиеся ошибки укажут на неполное устранение причины.
Варианты ремонта и граница ответственности владельца
Типичные неисправности PTC-системы
Наиболее распространённые отказы, с которыми сталкиваются специализированные сервисы при диагностике климатических систем электромобилей: неполный обрыв в силовой цепи PTC, проявляющийся при определённой температуре и уровне нагрузки; коррозия или окисление контактов в высоковольтном разъёме, приводящее к локальному нагреву; отказ датчика температуры обратного потока, из-за чего блок управления неверно оценивает теплопроизводительность.
Роль датчиков температуры
Температурные датчики — слепые зоны диагностики. Если датчик температуры охлаждающей жидкости или воздуха в салоне передаёт некорректные данные, блок управления ограничивает мощность PTC-нагревателя в целях безопасности. Физически нагреватель полностью исправен, но работает на сниженной мощности или не работает вовсе. Замена нагревателя в этом случае не даёт результата.
Для проверки этого сценария EVRULI использует отдельную услугу — компьютерная диагностика электромобиля. Она помогает подтвердить причину и исключить смежные неисправности.
Варианты ремонта и их последствия
Сценарий 1: Замена PTC-нагревателя без предварительной проверки датчиков Симптом устранён — временно или частично. Возможен повторный отказ или переход проблемы в другой контур.
Сценарий 2: Полная диагностика цепей питания, коммуникации и датчиков перед принятием решения о замене Причина определена корректно. Если датчик неисправен — заменяется датчик. Если нагреватель — заменяется нагреватель. Логика работы подтверждена.
Что входит в полноценный ремонт
Ремонт PTC-системы электромобиля — это не только замена неисправного элемента. В комплекс работ может входить: проверка и замена высоковольтных контакторов, тестирование изоляции силовых кабелей, калибровка датчиков температуры, обновление программного обеспечения климатического блока. Полный цикл работ подтверждается контрольным заездом или прогоном в условиях, идентичных условиям первичного проявления дефекта.
Профилактика и обслуживание климатической системы
Профилактика
Профилактические рекомендации для климатической системы электромобиля строятся на основе типовых сценариев отказов, характерных для данного класса транспортных средств. Они не гарантируют отсутствия неисправностей, но снижают вероятность преждевременного износа компонентов.
Чек-лист профилактических мер
- Регулярная диагностика 12-вольтовой системы: состояние аккумулятора и отсутствие паразитного тока утечки
- В холодное время — предварительный прогрев через приложение (если предусмотрен): снижает пиковую нагрузку на PTC при старте
- Контроль чистоты воздушных фильтров салона: загрязнение повышает сопротивление воздушного потока и нагрузку на вентилятор
- Периодическая проверка разъёмов климатического контура при плановом ТО
- Использование качественных охлаждающих жидкостей с соблюдением интервалов замены
- Обращение в сервис при первых признаках нестабильной работы обогрева, а не после появления индикатора неисправности
Когда пора обратиться в сервис
Сервисный центр EVRULI специализируется на диагностике и ремонте электромобилей, включая климатические системы с высоковольтными компонентами. Если обогрев вашего Li Auto работает нестабильно или не работает вовсе — запишитесь на диагностику. Первичная проверка включает считывание кодов неисправностей, анализ стоп-кадра параметров и тестирование цепей под нагрузкой.
Полезные материалы для владельцев электромобилей:
Частые вопросы
PTC-нагреватель — саморегулирующийся электронагревательный элемент на основе полупроводниковой керамики. Его сопротивление растёт при нагреве, что ограничивает ток без внешних регуляторов. В электромобиле PTC работает как основной или дополнительный источник тепла для салона и, в некоторых конфигурациях, для подготовки тяговой батареи.
Если обогрев салона слабый или не включается вовсе, причина может быть в отсутствии питания нагревателя, в некорректных данных с температурных датчиков либо в ошибках логики управления климатическим блоком. Высокий поток воздуха из дефлекторов при низкой температуре — типичная маскировка проблемы: вентилятор работает, но нагреватель не выдаёт тепло.
Без специализированного оборудования — нет. PTC-нагреватель интегрирован в высоковольтную цепь электромобиля. Самостоятельные манипуляции с этой цепью опасны и могут нарушить гарантийные обязательства. Однако владелец может выполнить первичную проверку: убедиться, что 12-вольтовая система исправна, и зафиксировать условия, при которых проблема проявляется, — это сократит время диагностики в сервисе.
Нет. Код неисправности — это следствие, а не всегда причина. Для корректной интерпретации необходимо анализировать стоп-кадр параметров (freeze frame) и данные реального времени. Один и тот же код может быть вызван отказом самого нагревателя, неисправностью датчика температуры или проблемой в шине коммуникации между блоками управления.
После замены или ремонта компонента климатической системы необходимо выполнить контрольный цикл работы в условиях, аналогичных тем, при которых дефект проявился изначально. Это позволяет убедиться, что устранена именно причина, а не временно устранён симптом.
Климатическая система электромобиля — это не изолированный контур. В холодное время некорректная работа терморегуляции батареи увеличивает общее энергопотребление: растёт расход на обогрев, снижается доступная ёмкость и интенсивность рекуперативного торможения. Это может создавать субъективное ощущение «слабого» обогрева, хотя сам PTC-элемент исправен.
