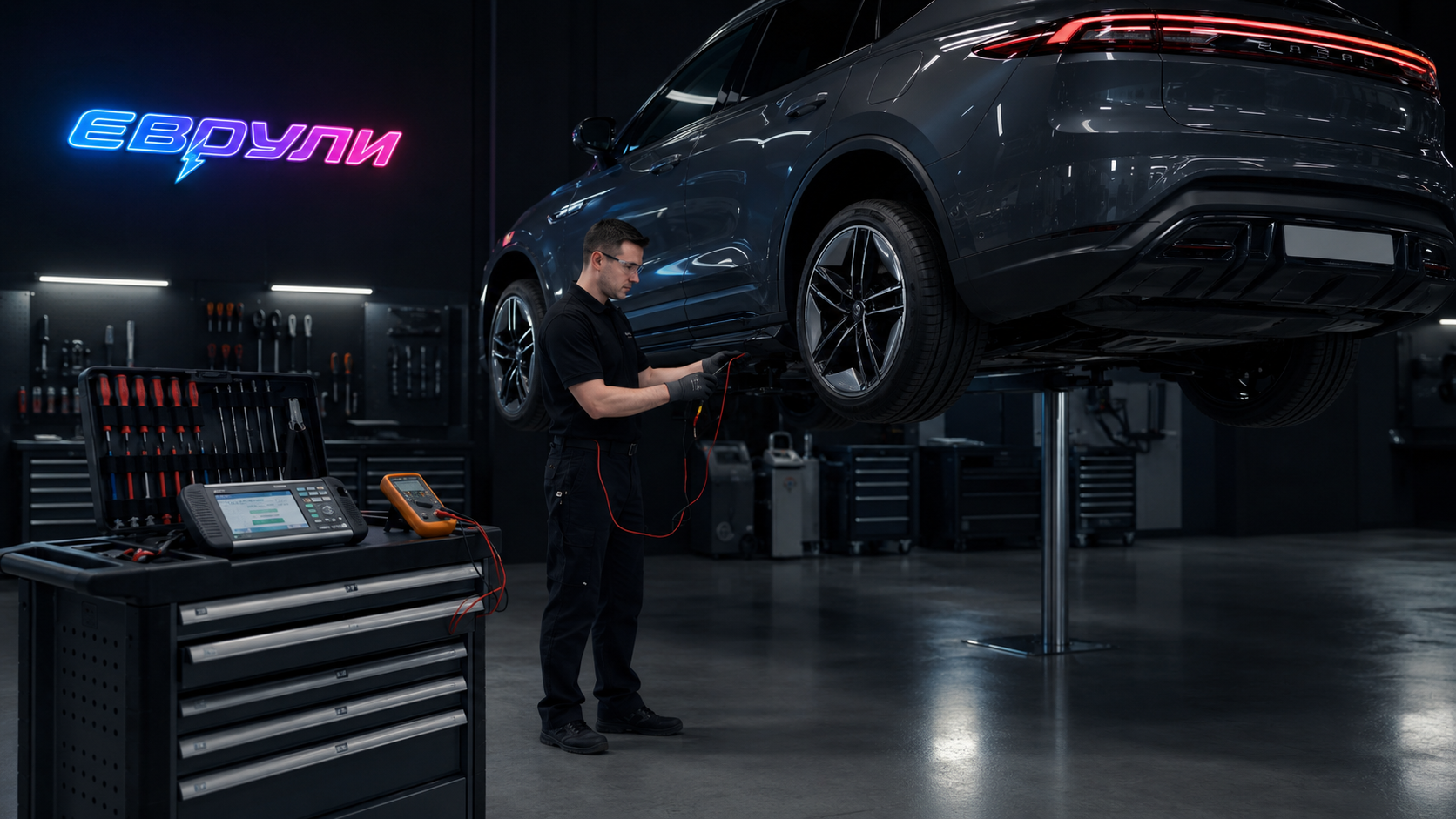

Высоковольтная система работает при напряжении 400–800 В — и изоляция единственная защищает водителя от удара током, а электронику — от короткого замыкания. При появлении ошибки «Изоляционное сопротивление снижено» или «Проверьте HV-систему» откладывать визит нельзя: блокировка батареи может наступить без предупреждения. В EVRULI проверяем изоляционное сопротивление мегаомметром с подачей тестового напряжения 500–1000 В — так находим утечку на корпус даже там, где визуальный осмотр бесполезен.
Измеряем сопротивление между HV+ / HV− и корпусом. Норма — более 100 МОм. Проверка занимает 30–60 минут, результат — детальный отчёт с рекомендациями.
Что проверяем при диагностике изоляции HV-системы
Проверка изоляционного сопротивления — это не один замер, а последовательная диагностика каждого участка высоковольтной цепи. Мы не просто называем цифру — находим конкретное место утечки.
- Считывание ошибок из BMS — подключаемся к блоку управления батареей, получаем значения сопротивления, которые фиксировала система, и условия, при которых возникла ошибка
- Обесточивание HV-системы — размыкаем сервисную заглушку, разряжаем конденсаторы инвертора. Работаем только после полного обесточивания, в диэлектрических перчатках
- Измерение сопротивления батареи — мегаомметр между HV+ и корпусом, затем между HV− и корпусом. На каждом полюсе — более 100 МОм
- Тестирование оранжевых HV-кабелей — проверяем изоляцию кабелей от батареи к инвертору, от инвертора к двигателю, к зарядному порту
- Диагностика разъёмов и уплотнителей — осматриваем контакты на предмет коррозии, окисления, следов влаги
- Поиск влаги внутри батареи — через смотровые отверстия или частичную разборку; даже небольшое количество влаги снижает сопротивление в десятки раз
- Тест IMD (Insulation Monitoring Device) — проверяем, корректно ли работает встроенный контроллер изоляции
- Фотофиксация и отчёт — все значения, проблемные участки, выводы — в детальном документе
Как снижение изоляционного сопротивления влияет на электромобиль
Изоляция высоковольтной системы — это барьер между 400–800 В и металлическим кузовом. Если сопротивление падает ниже нормы, возникает утечка тока на корпус, и последствия нарастают по нарастающей:
- на панели приборов появляется предупреждение об ошибке изоляции — игнорировать его нельзя
- электромобиль может полностью заблокировать HV-систему в целях безопасности и не запуститься
- утечка тока на корпус ускоряет электрохимическую коррозию металлических элементов кузова
- при дальнейшем снижении сопротивления возникает риск короткого замыкания и перегрева
- без своевременной диагностики ремонт обходится значительно дороже, чем на ранней стадии
Даже если ошибка изоляции появилась однократно и потом пропала — это повод проверить систему. Ошибка фиксирует реальное снижение сопротивления, а не случайный сбой.
Где заканчивается проверка изоляции и начинаются другие задачи
Диагностика изоляции выявляет проблему. Решение зависит от того, что именно найдено:
Если в батарее обнаружена влага — потребуется профессиональная просушка батареи с повторным замером сопротивления. Иногда после просушки значения возвращаются в норму без дополнительного ремонта.
Если выявлено повреждение оранжевых HV-кабелей после ДТП — нужен ремонт или замена высоковольтной проводки. Мы локализуем конкретный участок, чтобы не перебирать всю цепь.
Если изоляция снижена из-за коррозии разъёмов — потребуется восстановление герметичности разъёмов. Это менее затратная процедура, чем замена кабелей или батареи.
Как подготовиться к проверке изоляции
Чтобы диагностика прошла быстро и точно, перед визитом подготовьте несколько вещей:
- зафиксируйте, при каких условиях появилась ошибка — после дождя, лужи, ДТП, обычной стоянки
- запишите или сфотографируйте текст предупреждения с приборной панели
- уточните, появлялась ли ошибка повторно после самостоятельного сброса
- для электромобилей с T-Box (LTE-модуль) убедитесь, что автомобиль на связи — это помогает при считывании расширенных логов из BMS
Что входит в результат проверки изоляции HV
После диагностики вы получаете не просто заключение «хорошо/плохо», а полную картину состояния изоляции:
| Параметр | Результат проверки |
|---|---|
| Изоляционное сопротивление HV+ / HV− | Точные значения в МОм, нормы для вашей модели |
| Состояние IMD (системы мониторинга) | Исправна / неисправна, ошибки датчиков |
| HV-кабели и разъёмы | Целостность изоляции, следы коррозии |
| Влага внутри батареи | Обнаружена / не обнаружена |
| Рекомендации | Конкретные действия: просушка, замена кабеля, ремонт разъёмов |
Этапы проверки изоляционного сопротивления в EVRULI
- 1. Подключение и считывание
- Подключаемся к BMS, считываем ошибки и историю значений сопротивления, фиксируем условия появления проблемы.
- 2. Обесточивание HV-системы
- Размыкаем сервисную заглушку батареи, разряжаем конденсаторы инвертора. Работаем только после полного обесточивания.
- 3. Измерение мегаомметром
- Подаём тестовое напряжение 500–1000 В, замеряем сопротивление между HV+ / HV− и корпусом. Норма — более 100 МОм.
- 4. Поиск утечки
- Если сопротивление снижено — пошагово тестируем каждый участок цепи: батарею, кабели, разъёмы. Локализуем проблему.
- 5. Проверка на влагу
- При обнаружении сниженного сопротивления осматриваем батарею на предмет влаги. При необходимости — частичная разборка.
- 6. Отчёт и рекомендации
- Документируем все замеры, фотографируем проблемные участки, выдаём детальное заключение с рекомендациями по ремонту.
Частые вопросы по проверке изоляции HV
Да. BMS фиксирует реальные значения сопротивления — ошибка не возникает на пустом месте. Если изоляция снижалась, она может снижаться снова. Особенно если ошибка появилась после дождя или лужи — влага внутри могла не испариться.
30–60 минут при стандартной процедуре. Если сопротивление снижено и требуется поиск конкретного места утечки — до 1,5 часов. Вы получаете результат в тот же день.
Если изоляция в норме — да, автомобиль полностью исправен. Если найдена проблема, мы объясняем, можно ли двигаться до ремонта или требуется эвакуация. Блокировка HV-системы при серьёзной утечке — это мера безопасности, не программный сбой.
Нет, проверка — отдельная диагностическая процедура. Просушка — это следующий этап, если влага обнаружена. Мы сначала находим проблему, потом согласовываем объём работ по её устранению.
Нет. Мы подключаемся к диагностическим разъёмам и обесточиваем HV-систему через штатные сервисные заглушки. Никаких следов на кузове, обшивке или разъёмах — автомобиль остаётся в заводском состоянии.
Мультиметр измеряет сопротивление при низком напряжении — результат не отражает состояние изоляции под рабочим напряжением 400–800 В. Мегаомметр подаёт тестовое напряжение 500–1000 В и даёт достоверную картину. Это принципиальная разница в методах.
Как записаться на проверку изоляции HV в Москве
Свяжитесь с нами через мессенджер, позвоните или оставьте заявку на сайте — ответим в течение часа. Сообщите марку и модель электромобиля, текст ошибки с приборной панели (если есть) и условия, при которых она появилась. Это позволит подготовить нужное оборудование до вашего визита.
Не заряжайте автомобиль и не используйте быструю зарядку, если на панели горит предупреждение об ошибке изоляции. Подача высокого напряжения на повреждённую изоляцию ускоряет развитие утечки.
