Главное за минуту
- CAN-шина по стандарту ISO 11898-1 обеспечивает надёжную передачу данных при обновлении, но обрыв питания или связи во время программирования памяти ECU несёт критические риски
- Стандарт ASAM MCD-2 D (ODX) описывает процедуры программирования ECU в машинночитаемом формате, что обеспечивает единообразие диагностики
- Автомобили Deepal поддерживают OTA-обновления, однако обновление через диагностический разъём требует отдельной подготовки и оборудования
- Подготовка включает стабильное питание, резервное копирование текущей прошивки и проверку совместимости ODX-файла с конкретным ECU
CAN-шина и протоколы диагностики: технологическая база обновления
CAN-шина как основа диагностической коммуникации
CAN-шина (Controller Area Network) — основной протокол передачи данных между электронными блоками управления (ECU) в автомобиле. Стандарт ISO 11898-1 определяет архитектуру шины, где множество ECU обмениваются сообщениями без разрушения данных друг друга благодаря недеструктивному побитовому арбитражрованию. Когда два блока начинают передачу одновременно, приоритет определяется значением бита — устройство с младшим идентификатором сохраняет право на передачу, а другое ждёт освобождения шины.
- Стандарт ISO 11898-1 определяет физический и канальный уровни CAN-шины
- Недеструктивное побитовое арбитражрование обеспечивает передачу без конфликтов
- Механизм обработки ошибок включает повторную передачу при некорректном приёме
Роль стандарта ODX в перепрограммировании
- ODX (Open Diagnostic Data Exchange) — стандарт ASAM MCD-2 D
- XML-формат для описания программирования памяти ECU
- Содержит данные для диагностики и перепрограммирования через внешние устройства
Подготовка к обновлению: чек-лист для безопасной процедуры
Предварительные меры
- 1. Шаг 1
- Стабильное напряжение бортовой сети не менее 12,6 В
- 2. Шаг 2
- Подключение к диагностическому разъёму OBD-II
- 3. Шаг 3
- Проверка связи с целевым ECU по CAN-шине
- 4. Шаг 4
- Резервное копирование текущей прошивки
- 5. Шаг 5
- Подтверждение совместимости ODX-файла с версией ECU
Пошаговая последовательность подготовки
Специалист должен проверить напряжение аккумуляторной батареи и убедиться в исправности генератора. Рекомендуется отключить дополнительных потребителей (освещение, климат-контроль, мультимедиа), чтобы минимизировать нагрузку на бортовую сеть. При использовании внешнего источника питания важно обеспечить его стабильность на протяжении всей процедуры. Перед началом записи фиксируют текущую версию прошивки и идентификатор ECU — это позволит впоследствии сравнить результат и подтвердить успешное обновление.
- 1. Шаг 1
- Проверка напряжения АКБ и состояния генератора
- 2. Шаг 2
- Отключение потребителей, не задействованных в процедуре
- 3. Шаг 3
- Использование стабилизированного источника питания
- 4. Шаг 4
- Фиксация текущей версии прошивки и идентификатора ECU
Перед изменением программной конфигурации или настроек полезно проверить совместимость на конкретном автомобиле. Для этого подходит Обновление программного обеспечения электромобилей.
Учёт архитектуры Deepal S05
Deepal S05 оснащён процессором Qualcomm Snapdragon 8155 и работает под управлением Harmony OS, однако обновление MCU через диагностический разъём затрагивает блоки, связанные с силовыми агрегатами и шасси, а не информационно-развлекательную систему. Тем не менее, специалист должен учитывать взаимосвязь нескольких ECU в автомобиле: обновление одного блока может требовать синхронизации с другими.
- Qualcomm Snapdragon 8155 — вычислительный центр мультимедиа
- Harmony OS управляет информационно-развлекательной системой
- MCU и IVI — отдельные блоки с собственной прошивкой
Смежный сценарий разобран отдельно: Перед OTA-обновлением китайского автомобиля: что проверить и когда лучше подождать.

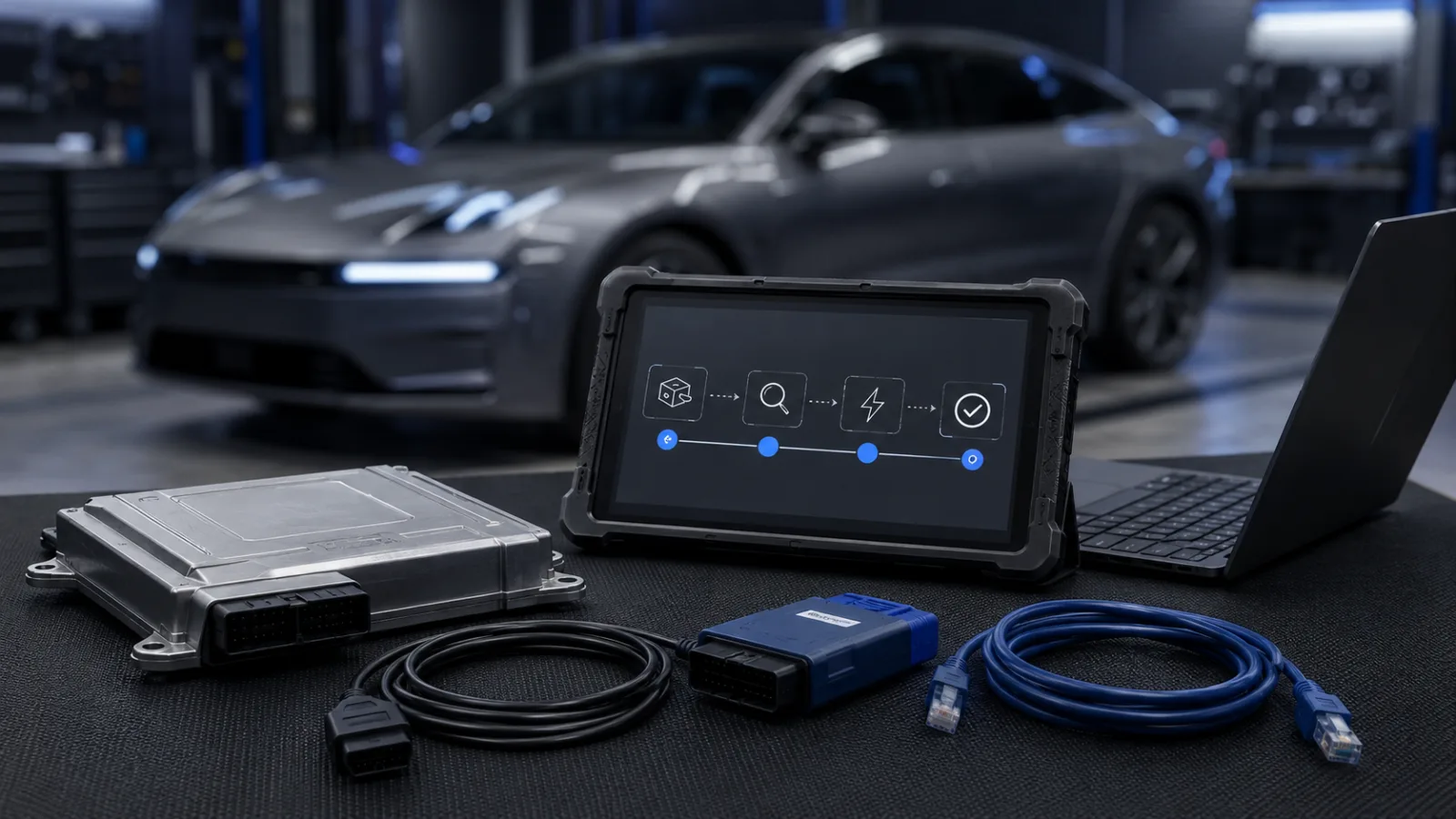

Риски при обновлении MCU и способы их минимизации
Прерывание питания во время программирования
Прерывание питания или обрыва связи во время записи в память ECU — наиболее критический риск. Когда контроллер находится в состоянии записи новой прошивки, а питание пропадает, флэш-память блока может остаться в промежуточном состоянии. Восстановление в таком случае требует специализированного оборудования и может быть невозможно без замены модуля. CAN-шина поддерживает механизм повторной передачи при ошибках приёма, но намеренное прерывание сессии программирования не предусмотрено протоколом.
- Полная потеря связи с ECU (bricking)
- Невозможность запуска двигателя
- Ошибки в работе систем безопасности (ADAS)
- Повреждение калибровочных данных
Несовместимость прошивки и версии ECU
Загрузка прошивки, не соответствующей аппаратной версии ECU или региональным настройкам автомобиля, может привести к некорректной работе систем. ODX-файл должен точно описывать целевой блок: идентификатор ECU, объём памяти, версию аппаратного обеспечения. Использование неподтверждённого ODX-файла сопряжено с риском, который невозможно оценить без детального анализа его содержимого.
- Несовместимость ODX-файла с текущей версией ECU
- Использование прошивки для другой модели или рынка
- Ошибки в калибровочных данных
Как минимизировать риски
Минимизация рисков начинается с подготовительного этапа. Стабильное питание, резервное копирование и верификация ODX-файла — три ключевых условия, которые должны быть выполнены до начала записи. Также рекомендуется документировать текущее состояние автомобиля: версии прошивок всех ECU, возникшие ранее ошибки, особенности конфигурации.
- Проверка напряжения АКБ перед началом
- Резервное копирование текущей прошивки
- Использование стабилизированного источника питания
- Подтверждение совместимости ODX-файла
Технические компоненты, задействованные в перепрограммировании
Основные компоненты процесса
Обновление MCU задействует несколько технических компонентов. Электронный блок управления (ECU) содержит микроконтроллер с флэш-памятью, в которую записывается новая прошивка. CAN-контроллер — аппаратный модуль, управляющий обменом данными по шине в соответствии со стандартом ISO 11898-1. Диагностический разъём OBD-II служит точкой доступа, через которую диагностическое оборудование подключается к CAN-шине и инициирует сессию программирования.
- ECU — электронный блок управления с флэш-памятью для прошивки
- CAN-контроллер — аппаратный модуль для обмена по шине
- Диагностический разъём OBD-II — точка доступа к CAN-шине
Роль диагностического оборудования и ODX
Диагностическое оборудование использует ODX-файл для определения параметров целевого ECU. Этот файл описывает коммуникацию между блоком управления и внешним устройством, включая адресацию блока в сети, объёмы памяти для записи, последовательность калибровочных операций и критерии проверки успешного завершения. Без корректного ODX-файла оборудование не сможет корректно идентифицировать ECU и выполнить процедуру программирования.
- ODX-файл содержит описание целевого ECU
- Включает адресацию, объёмы памяти и последовательность действий
- Обеспечивает стандартизированный подход к программированию
Пример: оперативное обновление ADAS Deepal S07
Пример оперативного реагирования Changan и Deepal демонстрирует важность взаимосвязи между обновлениями через OTA и диагностическим обслуживанием. Deepal S07 получил обновление ADAS-систем через OTA, включая перенастройку мониторинга водителя и круиз-контроля. Инженеры работали над исправлением в течение 24 часов после получения обратной связи. Это показывает, что обновление MCU — не изолированная процедура, а часть единой системы поддержки программного обеспечения автомобиля.
- Deepal S07 — обновление ADAS через OTA
- Австралийский рынок — оперативная обратная связь
- 24 часа на переработку ПО после обращения
Для проверки этого сценария EVRULI использует отдельную услугу — компьютерная диагностика электромобиля. Она помогает подтвердить причину и исключить смежные неисправности.
Признаки неудачного обновления: на что обратить внимание
Признаки критического сбоя
Неудачное или прерванное обновление MCU проявляется в первую очередь невозможностью запуска двигателя. Если питание было прервано во время записи в память ECU, блок управления может не инициализироваться корректно. Панель приборов может погаснуть или демонстрировать мигающие индикаторы ошибок. Системы безопасности — ADAS, ABS, подушки безопасности — могут перейти в аварийный режим или отключиться полностью.
- Невозможность запуска двигателя или силового агрегата
- Погасшая или мигающая панель приборов
- Сообщения об ошибках систем безопасности
- Отсутствие связи с ECU по CAN-шине после перезагрузки
Диагностические коды ошибок
После неудачного обновления диагностическое оборудование может фиксировать специфические коды неисправностей (DTC), связанные с повреждением памяти ECU или нарушением целостности калибровочных данных. Однако точная интерпретация DTC требует специализированного диагностического оборудования и не может быть выполнена без соответствующих данных от Changan или Deepal. Самостоятельная интерпретация кодов без верифицированной базы может привести к ошибочным выводам.
- DTC-коды, указывающие на повреждение памяти ECU
- Несоответствие версии прошивки целевой
- Повреждённые калибровочные данные
Алгоритм действий при обнаружении сбоя
При обнаружении признаков неудачного обновления рекомендуется не предпринимать повторных попыток записи без подтверждённой процедуры восстановления. Резервное копирование текущей прошивки до обновления — единственный надёжный способ отката. Если резервной копии нет, а блок не инициализируется, восстановление может потребовать замены модуля или обращения в авторизованный сервис Changan.
- Записать текущую прошивку перед обновлением (если возможно)
- Проверить целостность ODX-файла
- Обратиться к специалисту с доступом к валидированным процедурам восстановления
Признаки успешного обновления: критерии проверки
Критерии успешного обновления
После завершения обновления специалист должен проверить ряд критериев, подтверждающих успешное выполнение процедуры. Первичная индикация — успешная инициализация ECU: диагностическое оборудование должно обнаружить блок управления с обновлённой версией прошивки. Запуск двигателя должен происходить в штатном режиме без посторонних звуков, вибраций или задержек. Панель приборов не должна демонстрировать постоянно горящие индикаторы ошибок.
- Успешная инициализация ECU после перезагрузки
- Возможность запуска двигателя без ошибок
- Отсутствие аварийных индикаторов на панели приборов
- Корректная работа систем ADAS, ABS, ESC
Функциональное тестирование после обновления
Функциональная проверка включает тестирование автомобиля в различных режимах движения. Специалист оценивает отклик силового агрегата, плавность переключения передач (если применимо), работу круиз-контроля. Для автомобилей с ADAS, таких как Deepal S07, проводится тест систем помощи водителю: мониторинг внимательности, удержание в полосе, автоматическое экстренное торможение. Отсутствие новых DTC-кодов в памяти всех ECU — дополнительный критерий успешного обновления.
- Запуск двигателя в разных режимах (.normal, спорт, эко)
- Проверка отклика дроссельной заслонки и круиз-контроля
- Тест систем ADAS: мониторинг водителя, удержание в полосе
- Считывание текущих DTC: отсутствие новых ошибок
Взаимосвязь с OTA-обновлениями
Автомобили Deepal поддерживают обновление ПО по воздуху (OTA), которое преимущественно затрагивает информационно-развлекательную систему и пользовательские функции. Обновление через диагностический разъём, напротив, обращается к блокам управления силовым агрегатом, трансмиссией, шасси и системами безопасности. После обновления MCU рекомендуется убедиться, что OTA-система корректно видит обновлённый ECU — это подтверждает целостность CAN-коммуникации между блоками.
- OTA получает обновления для информационно-развлекательной системы
- Диагностический разъём обновляет силовые агрегаты и шасси
- После обновления MCU проверяют связь с IVI
Частые вопросы
CAN-шина работает по стандарту ISO 11898-1 и использует недеструктивное побитовое арбитражрование — это означает, что сообщения передаются без разрушения данных других участников шины. При ошибке передачи срабатывает механизм повторной отправки, однако намеренное прерывание сессии программирования вручную возможно.
Для описания процедур программирования памяти ECU используется стандарт ASAM MCD-2 D (ODX) — машинночитаемый XML-формат, в котором описывается коммуникация между блоком управления и внешним диагностическим оборудованием. ODX-файл содержит данные, необходимые для перепрограммирования.
Автомобили Deepal поддерживают обновление ПО по воздуху (OTA), что подтверждено практикой: инженеры Changan и Deepal оперативно исправляли ADAS для рынка Австралии, переработав программное обеспечение в течение 24 часов после получения обратной связи от пользователей.
Deepal S05 оснащён процессором Qualcomm Snapdragon 8155 и работает под управлением Harmony OS. При обновлении MCU через диагностический разъём задействуются CAN-шина и протоколы, независимые от информационно-развлекательной системы. Тем не менее, специалист должен учитывать наличие нескольких ECU в автомобиле и их взаимосвязь.
Батарея Deepal S05 защищена гарантией 8 лет или 124 000 миль, однако обновление MCU не затрагивает силовую батарею напрямую. Специалист должен убедиться, что напряжение бортовой сети стабильно, так как прерывание питания во время программирования памяти ECU может привести к необратимым последствиям для блока управления.
