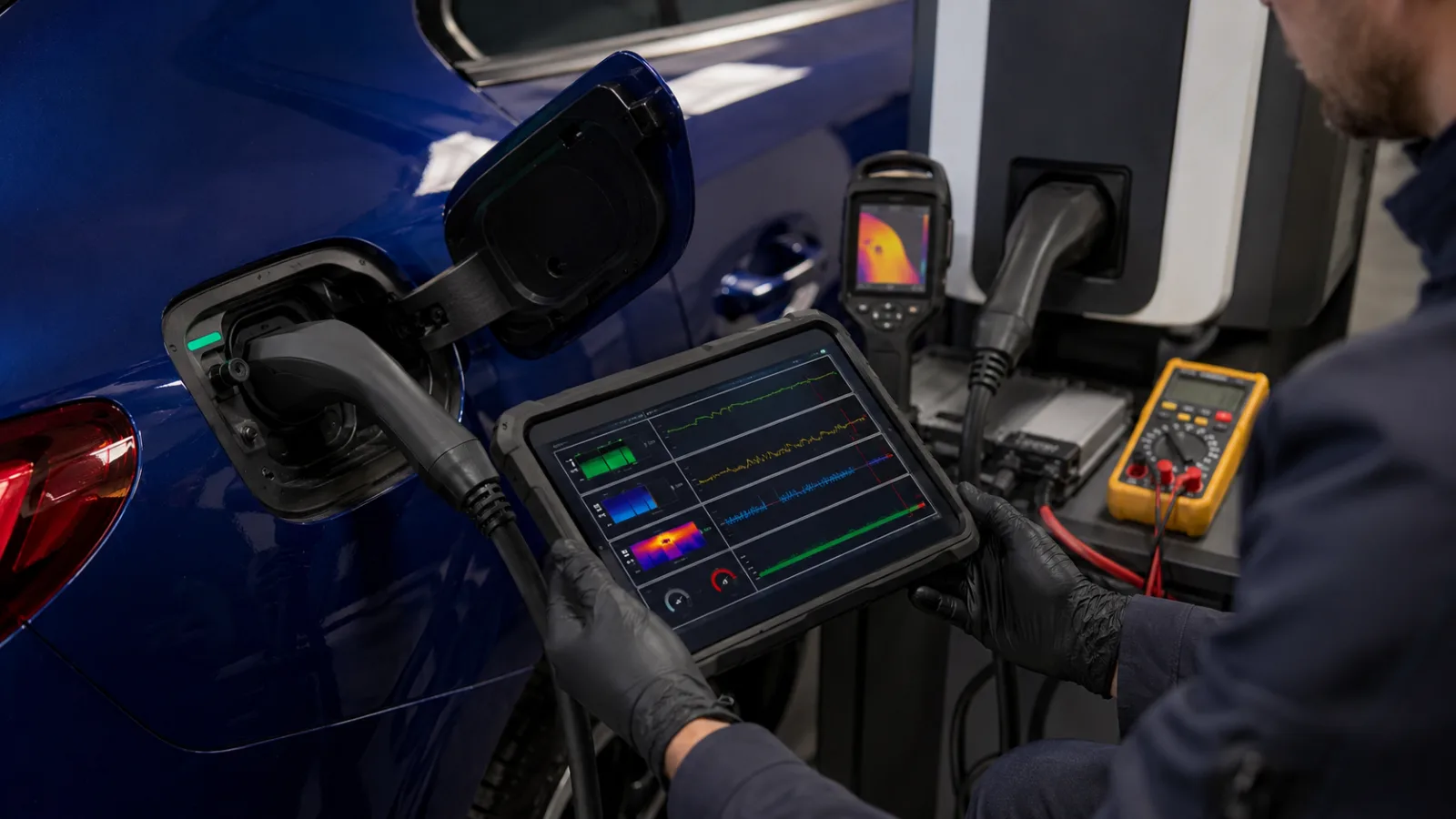

С чего начинают: исключение станции и документирование исходных условий
Исключение инфраструктуры
Диагностика начинается с исключения станции. Если сбой воспроизводится на разных операторах в одинаковых условиях — проблема в автомобиле. Это фундаментальный принцип, который экономит время и предотвращает замену исправных компонентов.
- Повторяемость сбоя на разных операторах — критерий локализации в автомобиле
- Станция как переменная: смена EVSE подтверждает или исключает инфраструктурную причину
- Условия фиксации: температура, SoC, режим работы — база для последующего сравнения
Протокол исходных условий
Перед любым ремонтом фиксируют исходные условия проявления дефекта. Эти данные — точка отсчёта: после ремонта результат проверяют в тех же условиях, чтобы подтвердить устранение именно первопричины.
- Температура окружающей среды и температура батареи
- Уровень SoC (%) в момент сбоя
- Режим работы: AC/DC, медленная/быстрая зарядка
- Повторяемость: первый раз или регулярный характер
Контекстная интерпретация ошибок
Код ошибки — это не диагноз, а индикатор. Интерпретация DTC в отрыве от стоп-кадр-параметров и текущих данных (live-data) повышает риск замены исправного узла. Для платформы Changan это особенно актуально: программные сбои калибровок BMS и OBC могут вызывать ограничения мощности без физического дефекта в цепях.
Когда признаки уже проявляются на автомобиле, следующий шаг — не замена деталей наугад, а Диагностика зарядной системы.
- DTC без контекста = возможная ложная замена
- Стоп-кадр фиксирует параметры в момент генерации кода
- Live-data показывает текущее состояние цепей
- Три источника данных = достоверный диагноз
Три области поиска: питание, коммуникация, профильная подсистема
Три направления диагностики
- Цепь 12V
- питание low-voltage системы, DC-DC преобразователь, масса
- Коммуникация
- обмен данными между BMS, OBC, зарядным портом, станцией
- Профильная подсистема
- порт, контактная группа, кабель, силовая часть
AC/DC коммуникация и протоколы
Handshake между станцией и автомобилем — последовательность проверок, при нарушении которой сессия обрывается сразу после подключения. Ошибка в коммуникации — одна из причин, по которой зарядка начинается и прекращается без видимого повода.
- CP (Control Pilot) — сигнал состояния и допустимой мощности
- PP (Proximity Pilot) — определение максимального тока кабеля
- CAN/PLC — обмен данными между EVSE и автомобилем
- Handshake — проверка совместимости до начала подачи энергии
Физический осмотр и инструментальная проверка
- Визуальная проверка: люфт разъёма, следы окисления, несимметричный прижим
- Тепловизионный контроль: зоны перегрева под нагрузкой
- Мегомметр: проверка изоляции силового контура
- Контроль сопротивления контактной группы
Программная составляющая
Программные сбои калибровок BMS и OBC могут вызывать ограничения мощности и прерывание зарядки без физического дефекта. Для платформ китайских EV характерна чувствительность к версиям прошивки — перед заменой аппаратных компонентов стоит проверить актуальность софта.
- Калибровки BMS: пороги напряжения, токи, температурные границы
- Калибровки OBC: согласование со станцией, ограничения мощности
- Обновления прошивки: платформа чувствительна к версиям софта
- После обновления — обязательная валидация во всех режимах
Для проверки этого сценария EVRULI использует отдельную услугу — компьютерная диагностика электромобиля. Она помогает подтвердить причину и исключить смежные неисправности.
Смежный сценарий разобран отдельно: Обновление MCU Changan: подготовка, риски и признаки неудачного обновления.
Подтверждение ремонта и профилактические рекомендации
Подтверждение устранения причины
Ремонт без подтверждения — это предположение. После завершения работ выполняют контрольный цикл в сценарии исходного дефекта: если зарядка была нестабильной при −10°C и SoC 60% — в тех же условиях проверяют стабильность после ремонта.
- Контрольный цикл в идентичных условиях: та же температура, тот же SoC
- Проверка отсутствия повторных ошибок в течение 3–5 циклов
- Валидация параметров зарядки по live-data
- Фиксация результата в диагностическом протоколе
Профилактика и условия эксплуатации
Профилактические рекомендации формируют на базе типовых отказов платформы. Для зарядной системы Changan характерны проблемы с контактной группой при интенсивной эксплуатации и температурных перепадах.
- Избегать неполного подключения разъёма — проверять щелчок фиксации
- Умеренный режим зарядки при экстремальных температурах
- Периодическая проверка состояния контактной группы
- Контроль температуры порта при быстрой зарядке
Диагностика зарядной системы в EVRULI
Диагностика нестабильной зарядки требует специализированного оборудования и понимания архитектуры платформы. EVRULI проводит инструментальную проверку зарядной системы Changan с фиксацией исходных условий, термографией контактных соединений и контрольным циклом после ремонта.
- Запись на диагностику зарядной системы
- Компьютерная диагностика с проверкой DTC и параметров
- Тепловизионный контроль разъёма и силовых цепей
- Протокол с результатами и рекомендациями
Частые вопросы
Первый шаг — сменить станцию. Если сбой повторяется на разных операторах в одинаковых условиях (одинаковая температура, уровень SoC, режим), проблема локализуется в автомобиле. Это стандартный принцип исключения: станция — переменная, автомобиль — константа.
Нет. Код ошибки — это индикатор, а не диагноз. Один и тот же DTC может возникать при изношенном разъёме, проблемах с массой и при сбое прошивки. Интерпретация кода вместе со стоп-кадром ( freezing frame) и live-data в момент сбоя снижает риск ложной замены узла.
Перегрев — это следствие, а не причина. При повышенном переходном сопротивлении контактов или недостаточном прижиме разъёма токовая нагрузка вызывает локальный нагрев. Тепловизор выявляет такие зоны даже при визуально исправном разъёме — до того, как проблема приведёт к обрыву сессии.
Три основных направления проверяют параллельно: цепь 12V-питания (зарядка начинается с неё), коммуникация между BMS/OBC/charger (handshake и обмен данными), профильная подсистема зарядки (порт, кабель, контактная группа). Локализация дефекта требует разделения этих областей.
Частые циклы подключения-отключения и термоциклирование (зарядка на морозе → нагрев → охлаждение) постепенно снижают качество контакта. Контактная группа изнашивается: ухудшается прижим, растёт переходное сопротивление. Процесс ускоряется при неполном подключении разъёма.
Ремонт подтверждают повторением исходного сценария. Если дефект проявлялся при определённой температуре и SoC — после ремонта проверяют в тех же условиях. Отсутствие повторных ошибок и стабильные параметры в live-data — критерий завершения работ.
